一.字符大小设置

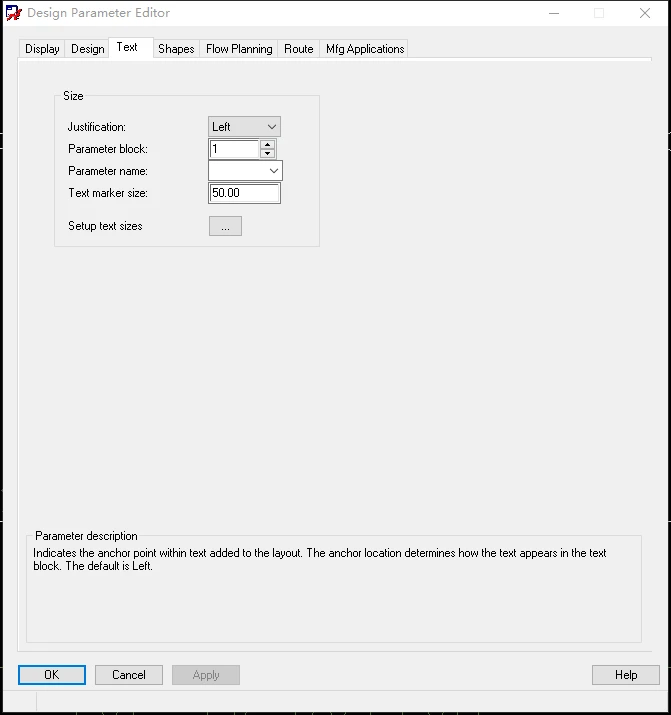

setup—Design Parameter Editor,点击TEXT,进行字体设置

PCB设计中的丝印调整设置教程

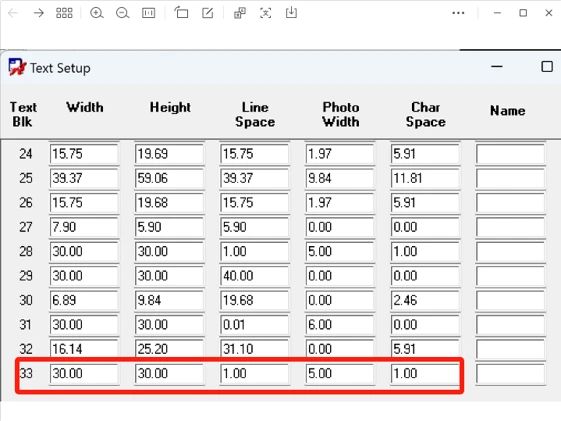

点击Setup text sizes,弹出字体列表

PCB设计中的丝印调整设置教程

Text blk     字体编号         Width      字体宽度

Height       字体高度         Line space   字体行间隙

Photo width  文字线宽        Char space   文字间隙

二、字符规范

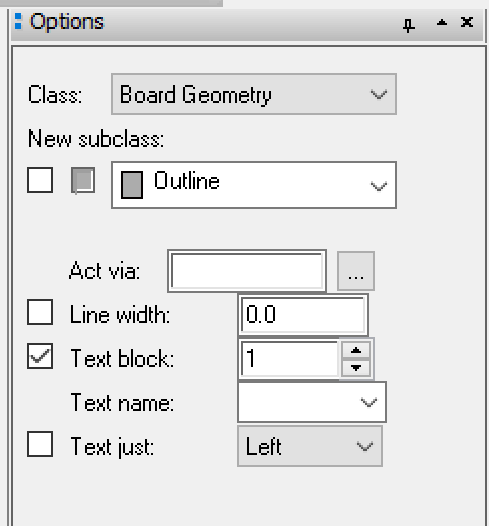

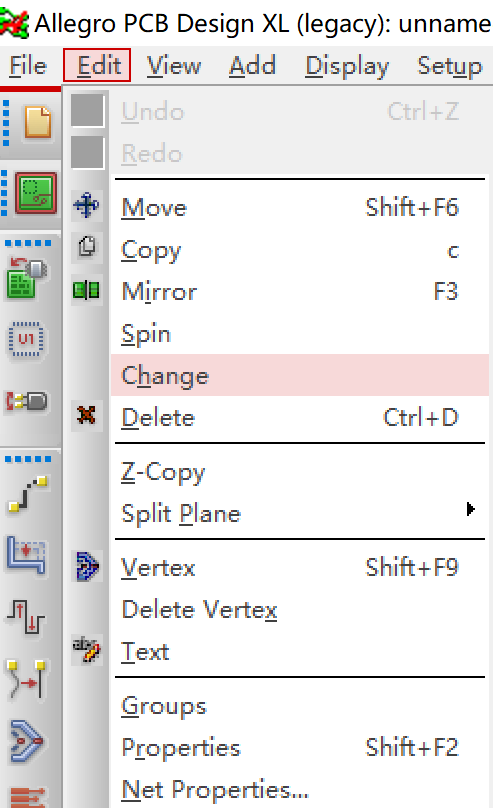

PCB中的丝印层有两层Silkscreen_Top(顶层)和Silkscreen_Bottom(底层)。这是为了方便电路的安装和维修等,在印刷板的上下两表面印刷上所需要的标志图案和文字代号等,例如元件标号,版本号等。 为保证丝印层的美观,单板中的字符的字体需要一致。使用change命令进行修改。 edit—Change options面板只勾选字体,框选板内需要修改的字符即可。

注意options面板其他选项不要勾选

PCB设计中的丝印调整设置教程 PCB设计中的丝印调整设置教程

三.字符放置原则

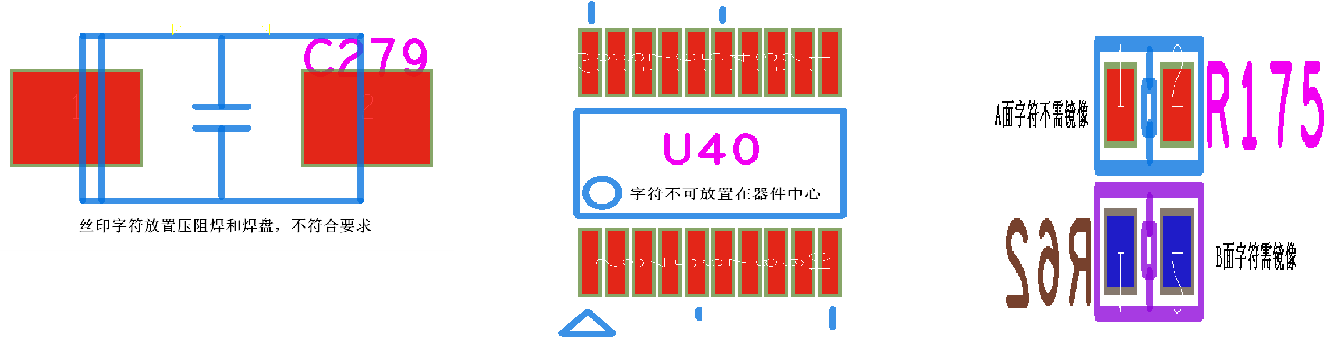

a.通常情况下,丝印字符放置不能压阻焊和焊盘,需保证丝印与焊盘间距不小于6mil。

b.对于字符不可放置在器件底部,防止器件焊接完成后,字符被覆盖。

c.字符TOP面不需镜像,BOTTOM面需要镜像

d.字符方向:通常情况,A面,相对于印制板接插件遵循从左到右,从下到上;B面,相对于印制板接插件遵循从右到左,从上到下(原则上同面字符方向一致即可使用)。

PCB设计中的丝印调整设置教程

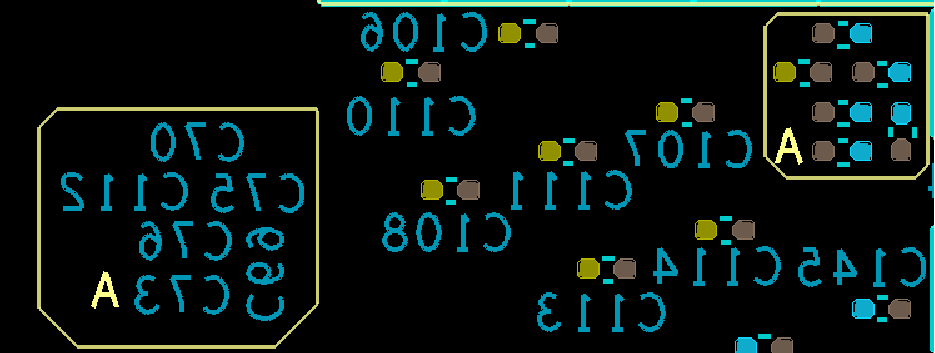

密度较高区域,可以将字符引出标注,注意添加的丝印标注要放在Board Geometry的丝印层

PCB设计中的丝印调整设置教程
