PCB设计中光绘文件设置

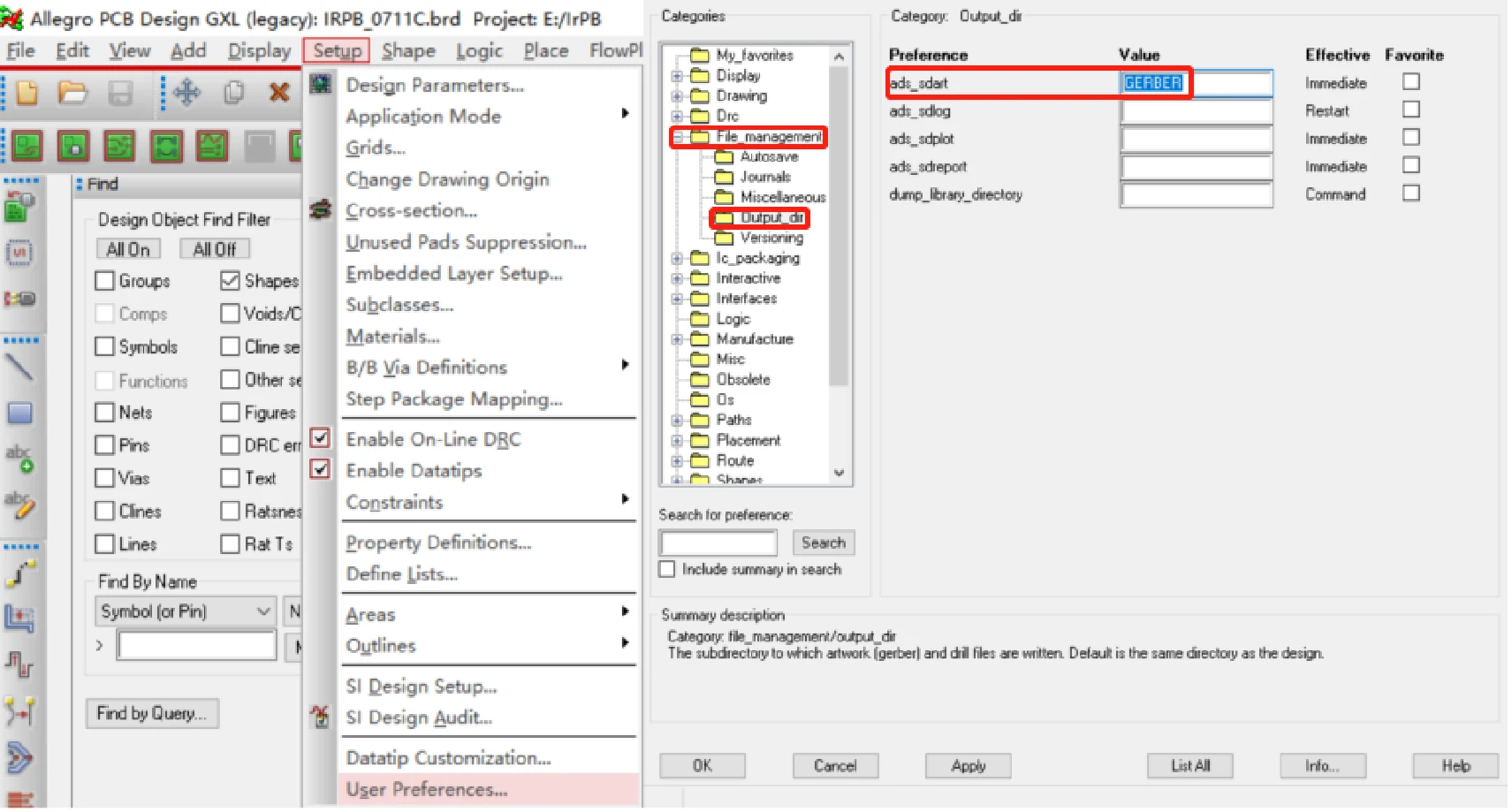

光绘文件保存路径设置：

Set up -->User Preferences editor-->File_management-->Output_dir-->ads_sdart文件名称设置为GERBER，此文件会和.brd文件保存在同一个文件夹下。

光绘输出条件：

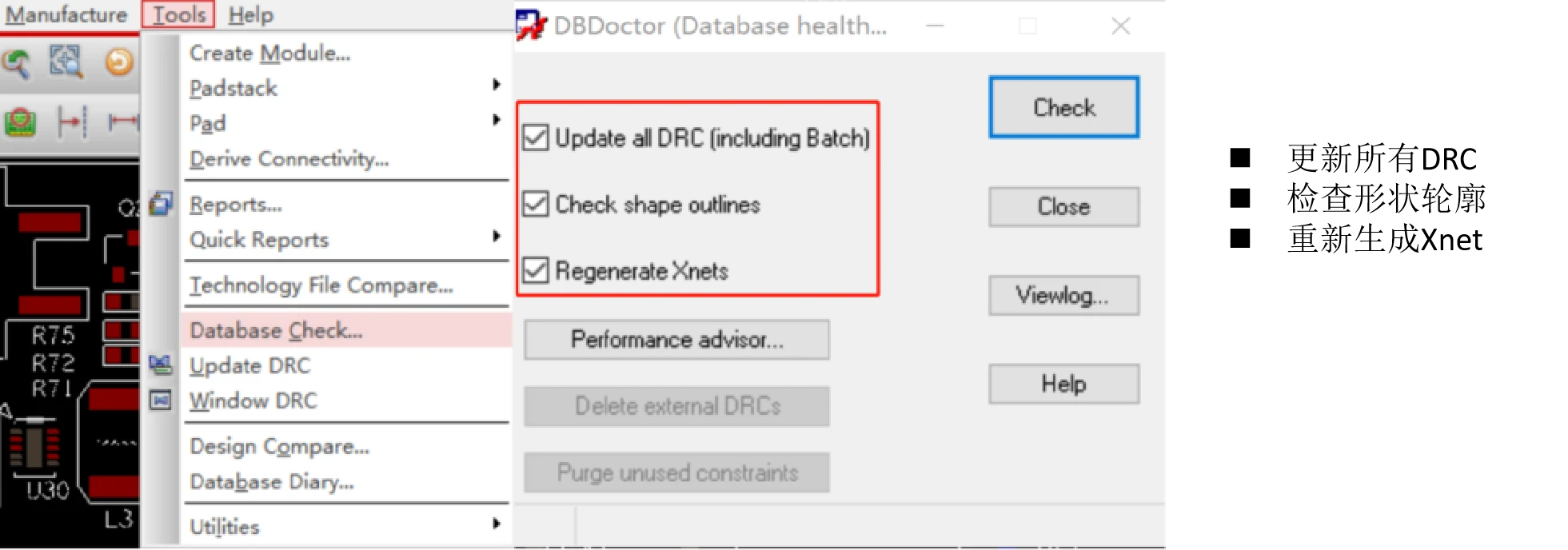

1.DB Doctor Tools-->Database Check，打开DBDoctor页面，按照图1-3-1，选项全选，执行check操作，除去未知错误以及DRC误报。

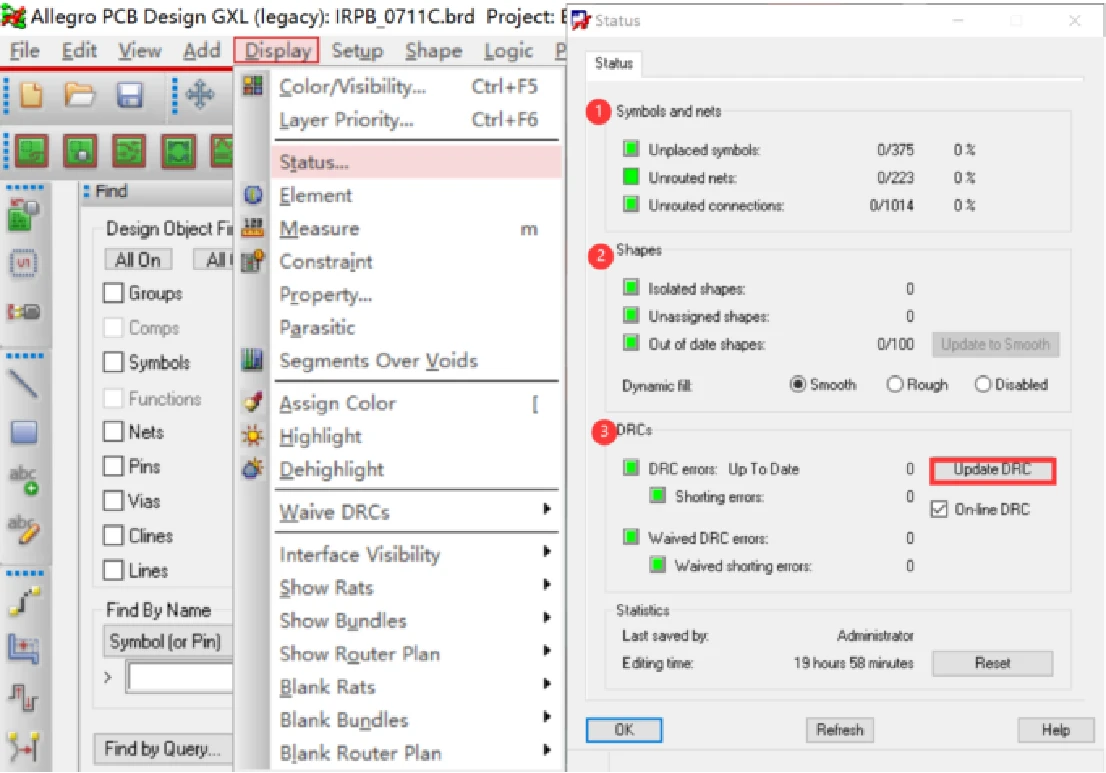

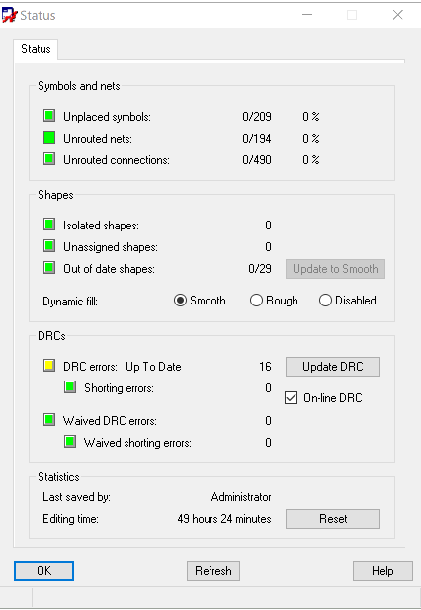

2.Update DRC Display-->status，打开状态显示栏,点击Update DRC。

1.确认symbols and nets栏都为0%，表示没有未放置的器件，没有未布线的网络和未布线的连接。

2.确认shapes栏都为0，表示没有孤立的shape，没有未分配网络的shape和没有未更新的shape。

3.确认DRCs栏DRC错误都为0。 如果DRCs栏显示黄色或者红色，需要点击方框，查看错位，致命错误需要定位，进行消除。

光绘文件设置：

1.General Parameters设置

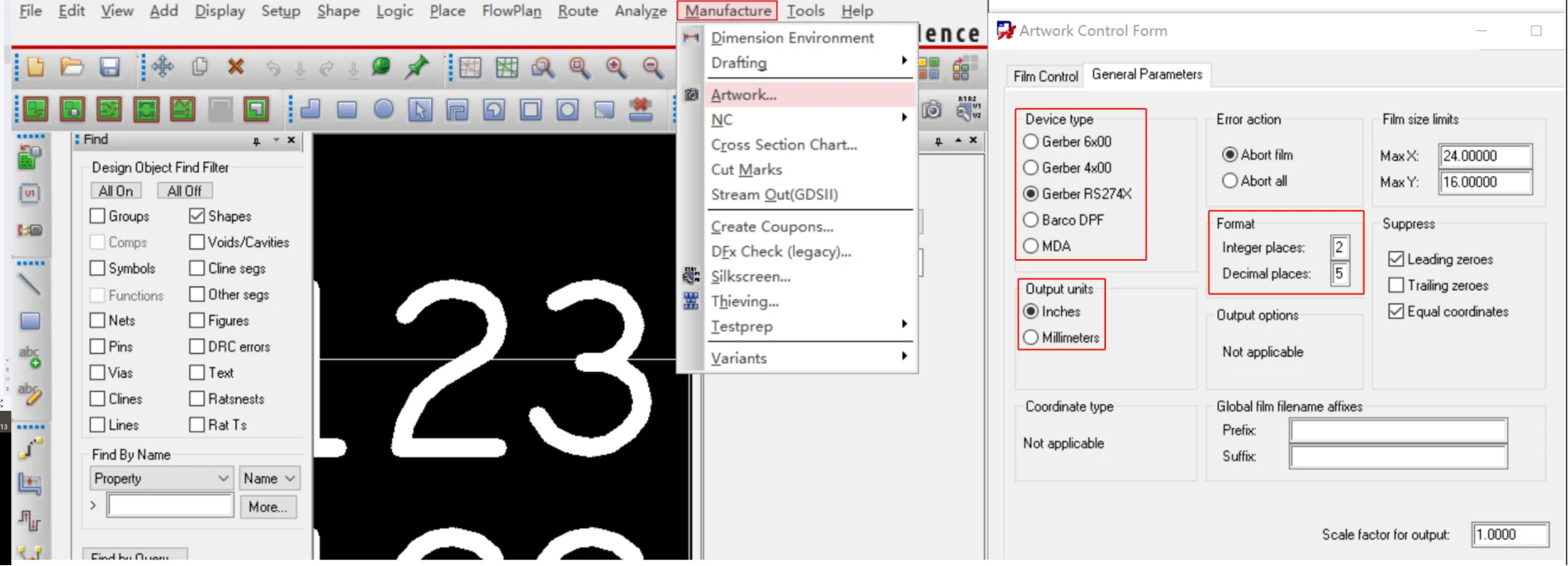

Manufacture-->Artwork-->General Parameters,打开General Parameters设置页面。

Device type（文件类型）必须设置为Gerber RS274X。Output units（输出单位） 设置为Inches。Format设置中Integer places和Decimal places设置为2和5。其他保持默认设置不变。

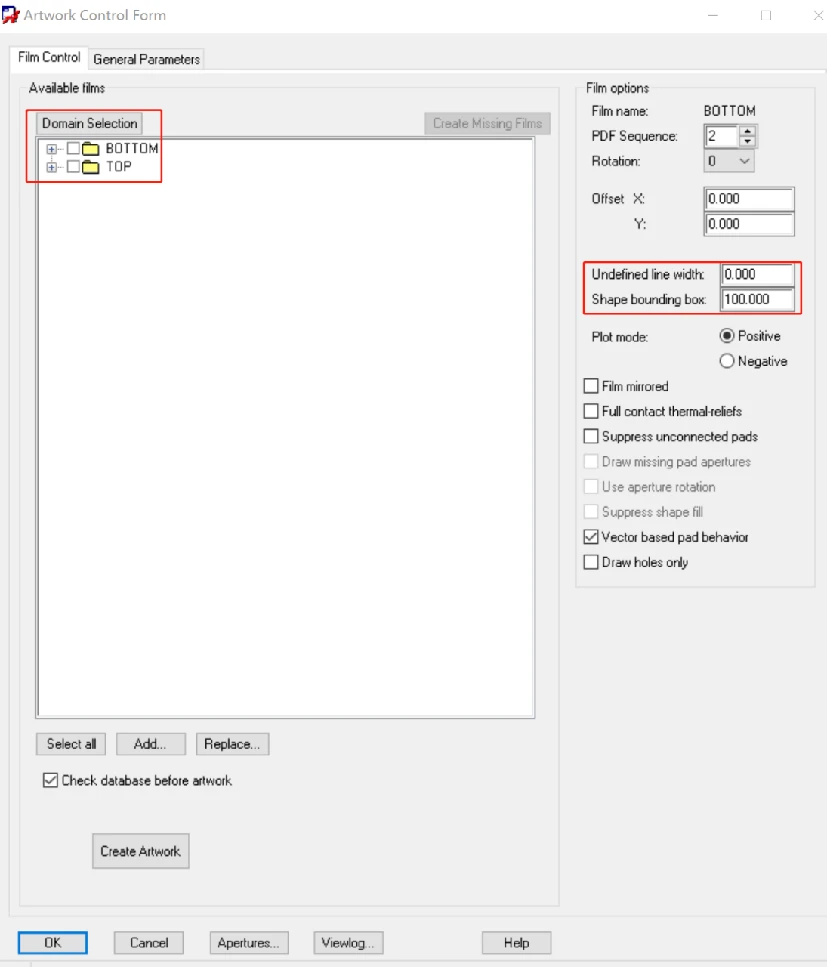

2.Film Control设置

Manufacture-->Artwork-->Film Control，打开Film Control 页面。

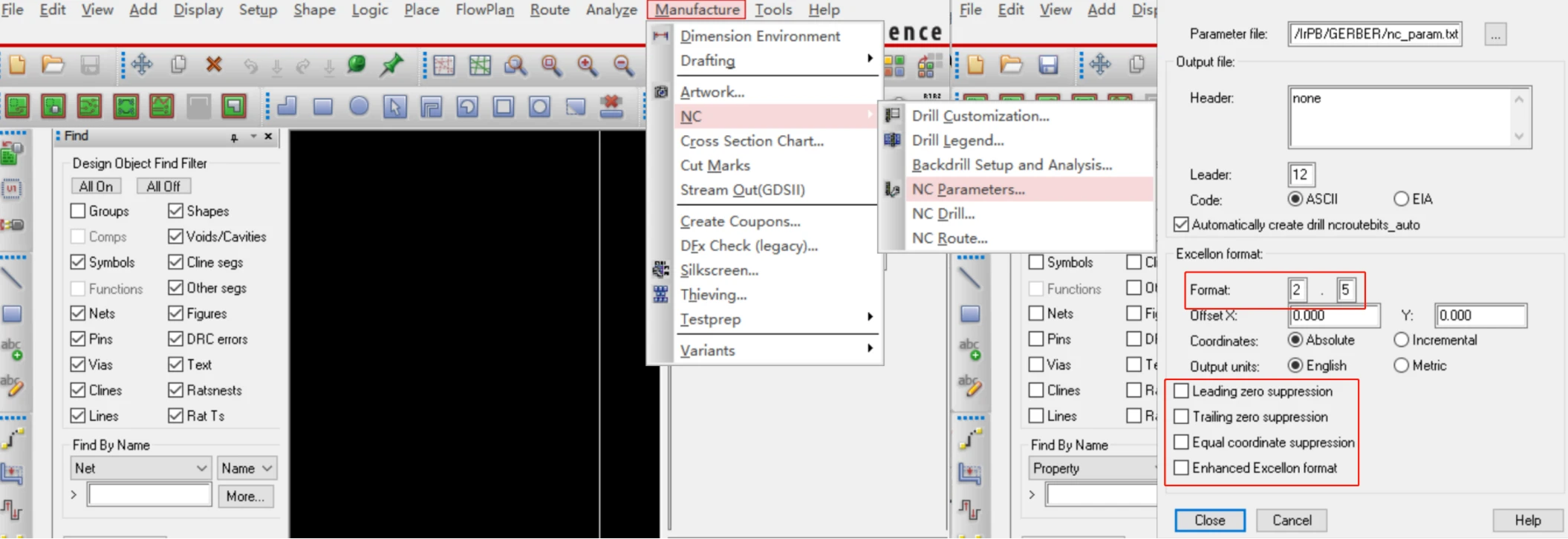

3.钻孔文件输出设置

Manufacture-->NC-->NC Parameters,打开NC参数设置页面

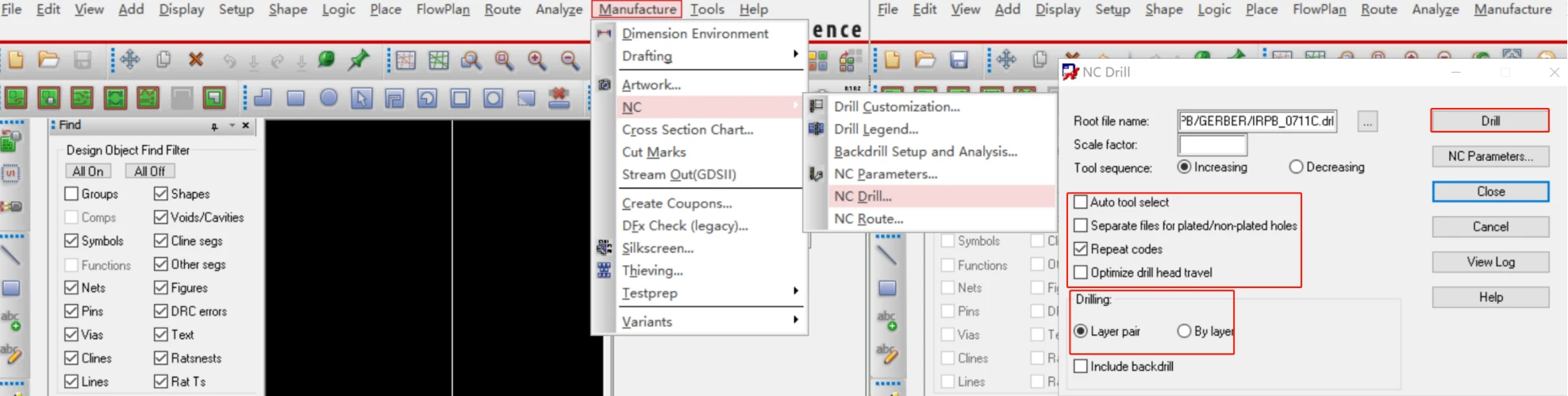

4. 钻孔文件导出

Manufacture-->NC-->NC Drill，打开NC Drill页面。

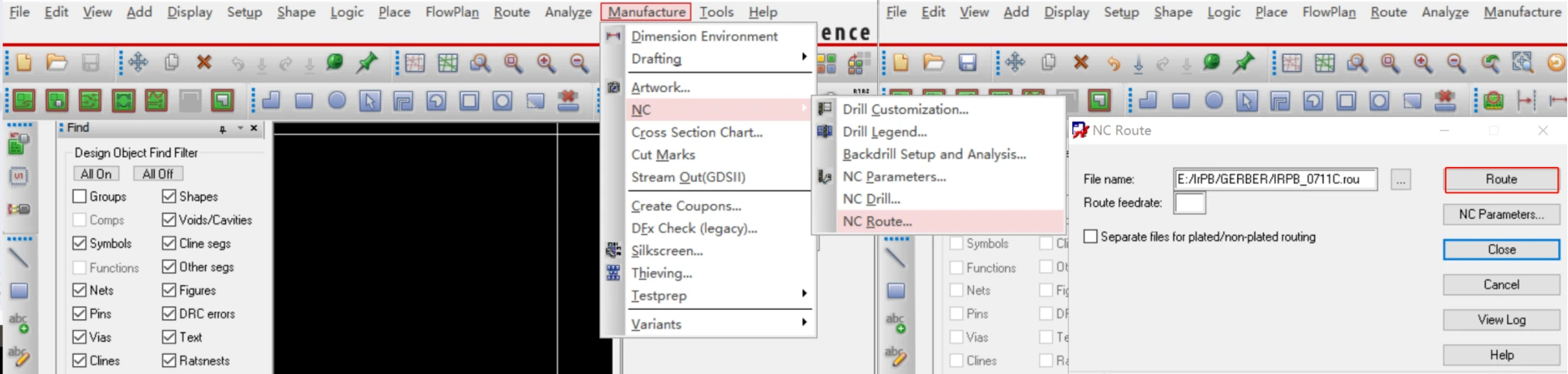

点击Drill，输出后缀.drl的文件,点击Close。 如果板子内存在异形孔，则还需要输出后缀.rou的文件。

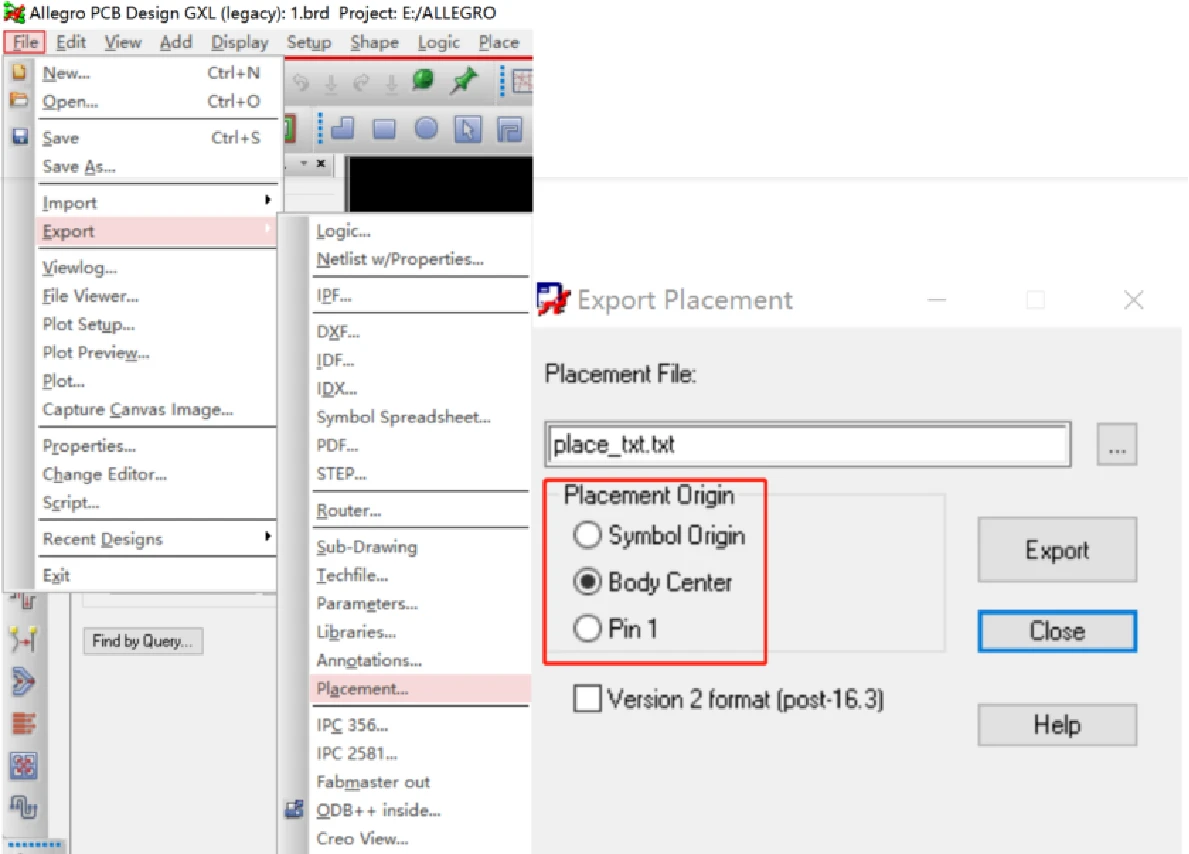

坐标文件

File-->Exp

ort-->Placement,打开输出位置设置页面，确定坐标原点，一般按照器件中心作为坐标原点，点击Export,输出文件，close。

对于板厂加工来说，只有光绘文件是不够的，投板文件包括以下几部分：

1.光绘文件

2.BRD原文件

3.SMT文件（坐标文件，PDF装配图，钢网，assembly）

4.加工文件

一般需要填写的有：

1. PCB基本信息：包括PCB版号，Gerber文件名，单板尺寸，拼版方式及尺寸。如不涉及拼版，此项可以不填。

2.PCB板材类型：一般选择FR-4。

3.PCB 板厚及层数要求：按实际设计填写。

4.PCB表面处理方式：一般选择OSP。

5. PCB防焊颜色：一般选择绿色。

6.叠层与阻抗控制：需要填写叠层信息，以及不同层阻抗的线宽线距信息等，可直接附上图片，也可文字描述；如板子不涉及阻抗控制，此项不填。
