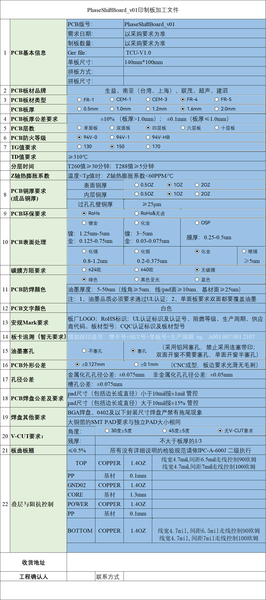

PCB设计中印制板加工文件PhaseShiftBoard格式样式

一、引言

印刷电路板是电子设备中不可或缺的重要组成部分。准确解读和处理PCB文件对于确保生产出符合要求的电路板至关重要。本文将以提供的“PineSwitchV190_gerber打板文件”为例，详细介绍PCB文件中各项信息的含义以及相关生产要点。

二、PCB基本信息解读

（一）版本信息

• 图号：PineSwitch - V190，这是该PCB设计的特定标识，用于区分不同版本的设计。
• 版本日期：2024 - 03 - 08，记录了该版本的创建或更新时间，有助于追溯设计的历史和了解其时效性。

（二）客户信息

• 客户名称：Pine - Shih，明确了该PCB的委托方，在生产管理和沟通中起到重要作用。

（三）设计信息

• Gerber文件版本：RS - 274X，这是一种广泛使用的Gerber文件格式，定义了如何在PCB制造过程中描述电路图形等信息。
• CAM文件版本：V1.0，代表计算机辅助制造文件的版本，用于指导生产设备的操作。
• 文件大小：101KB，反映了文件数据量的大小，在存储和传输时需要考虑。
• 文件尺寸：$100mm\times 100mm$，给出了PCB的物理尺寸范围，是生产中选择原材料和确定加工区域的重要依据。

三、PCB 板点与板材相关要点

（一）PCB 板点信息

• 板点类型：包含金手指（白油、沉金）、埋孔、盲孔、通孔等。不同类型的板点有不同的制造工艺要求，如金手指部分需要特殊的表面处理工艺以保证良好的电气连接和耐磨性；埋孔和盲孔的制作相对通孔更为复杂，需要精确控制钻孔深度和电镀工艺。
• 板点数量：需根据实际设计确定，在生产过程中要确保每个板点的位置精度和质量，以保证元件的正确安装和电气性能。

（二）板材要求

• 板材类型：TG150 - 170的FR - 4板材，TG值（玻璃化转变温度）反映了板材的耐热性能，FR - 4是常见的玻璃纤维环氧树脂层压板，具有良好的电气绝缘性能和机械强度。
• 板材厚度：$1.6mm\pm 0.1mm$，板材厚度影响PCB的机械稳定性和电气性能，如信号传输延迟等，生产时要严格控制厚度公差。

四、PCB 电气性能相关指标

（一）阻抗要求

• 特性阻抗：$50\Omega \pm 10\%$（外层）、$60\Omega \pm 10\%$（内层）。阻抗控制对于高速信号传输至关重要，不正确的阻抗会导致信号反射、衰减等问题，影响电路的正常工作。生产过程中需要通过精确控制线路宽度、间距和板材参数等来实现准确的阻抗匹配。
• 差分阻抗：$100\Omega \pm 10\%$，对于差分信号传输，差分阻抗的准确性直接影响信号的完整性和抗干扰能力。

（二）电流要求

• 最大电流：$5A$（外层）、$3A$（内层）。这决定了PCB线路能够安全承载的电流大小，在设计和生产时要确保线路宽度和铜箔厚度能够满足电流要求，避免过热和电气故障。

五、PCB 生产工艺要求

（一）钻孔要求

• 钻孔孔径：范围从$0.2mm$到$1.0mm$等多种规格，钻孔的精度和质量直接影响元件引脚的插入和焊接效果。生产中要使用高精度的钻孔设备，并确保钻头的磨损控制在合理范围内。
• 钻孔公差：$\pm 0.05mm$，严格的公差控制是保证PCB质量的关键，尤其是对于高密度电路板，钻孔位置的微小偏差可能导致元件无法安装或电气连接不良。

（二）线路要求

• 线宽/线距：外层线宽最小$0.15mm$，线距最小$0.15mm$；内层线宽最小$0.2mm$，线距最小$0.2mm$。线宽和线距决定了电路的电气性能和布线密度，在生产过程中要通过蚀刻工艺精确控制线路的尺寸。
• 线路平整度：要求线路平整、无毛刺、无短路和开路现象，这需要在蚀刻和后续处理过程中严格控制工艺参数，确保线路质量。

（三）表面处理要求

• 表面处理工艺：沉金、喷锡等可选，不同的表面处理工艺会影响PCB的可焊性、抗氧化性和长期可靠性。沉金工艺具有良好的平整度和可焊性，适用于高精度和高频电路；喷锡工艺成本较低，应用广泛。
• 表面粗糙度：符合行业标准，表面粗糙度会影响元件的焊接质量和信号传输性能，生产中要通过适当的工艺控制来保证表面质量。

六、PCB 标识与外观要求

（一）标识要求

• 丝印标识：包括元件位号、极性标识、生产标识等，丝印要清晰、准确、完整，便于生产和维修人员识别元件位置和极性等信息。
• 字符高度：最小$0.8mm$，字符高度要保证在生产和使用过程中能够清晰可见。

（二）外观要求

• 板面清洁：无污渍、无划伤、无残胶等，良好的外观是PCB质量的基本要求，同时也影响后续的装配和使用。
• 边缘处理：边缘光滑、无毛刺，避免在装配和使用过程中对人员和其他部件造成损伤。

七、生产流程简述

1. 文件审核：仔细核对PCB文件中的各项信息，确保设计要求明确、无误。检查Gerber文件的完整性和准确性，以及与其他设计文档的一致性。
2. 原材料准备：根据板材要求选择合适的FR - 4板材，并检查板材的质量和规格是否符合要求。准备好所需的铜箔、油墨、化学试剂等生产材料。
3. 钻孔加工：按照文件中的钻孔要求，使用高精度钻孔设备进行钻孔操作。钻孔后要对孔壁进行处理，如去毛刺、清洁等，以保证后续电镀和焊接的质量。
4. 线路制作：通过光化学蚀刻工艺在板材上制作线路，严格控制线宽、线距和线路平整度。在蚀刻过程中要注意蚀刻液的浓度、温度和蚀刻时间等参数的控制。
5. 表面处理：根据设计要求选择合适的表面处理工艺，如沉金或喷锡。在表面处理过程中要确保镀层厚度均匀、表面平整，符合相关标准。
6. 丝印与标识：在PCB表面丝印元件位号、极性标识等信息，要保证丝印的清晰度和准确性。丝印后要进行固化处理，确保油墨牢固附着在板面上。
7. 质量检测：对生产完成的PCB进行全面的质量检测，包括外观检查、电气性能测试（如阻抗测试、导通测试等）、尺寸测量等。检测不合格的产品要进行返工或报废处理。
8. 包装与交付：将合格的PCB进行包装，做好防护措施，防止在运输和存储过程中受到损坏。按照客户要求及时交付产品。

八、注意事项

1. 在整个生产过程中，要严格遵守相关的行业标准和操作规程，确保生产质量和安全。
2. 对于高精度和特殊要求的PCB，如阻抗控制严格的电路板，要采用先进的生产设备和工艺，并进行严格的过程控制和质量检测。
3. 与客户保持良好的沟通，及时解决生产过程中出现的问题和疑问，确保最终产品符合客户的需求和期望。

通过以上对PCB文件的详细解读和生产教程的介绍，希望能够帮助相关人员更好地理解和执行PCB的生产任务，生产出高质量的印刷电路板。
