开课日期：2026 年 1 月 20 日 适合人群：有基础硬件设计经验的工程师、电子技术从业者、希望进阶高速 PCB 设计的技术人员 学习形式：线下实训 + 线上答疑 + 项目复盘……
🎯 为什么选择这门课？
在高速硬件开发领域，Cadence Allegro 16.6是企业的主流设计工具，而6-8 层高速 PCB 设计更是硬件工程师的核心竞争力。本课程以真实企业项目为驱动，让你从原理到实战，掌握嵌入式硬件开发全流程，积累可写入履历的工程经验。
无论你是想提升职场竞争力的硬件工程师，还是希望转型进入高速硬件领域的技术人员，都能通过本次实训掌握企业刚需的核心技能。
📚 核心技术模块
一、Cadence Allegro 16.6 从入门到精通

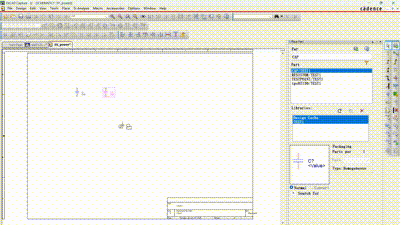

- 基础操作：原理图绘制、网表导入、元器件库管理，掌握 Allegro 16.6 的标准化设计流程。
- 高阶技巧：差分对布线、等长匹配、阻抗控制、铺铜策略，以及复杂 PCB 的 DRC 检查与后处理。

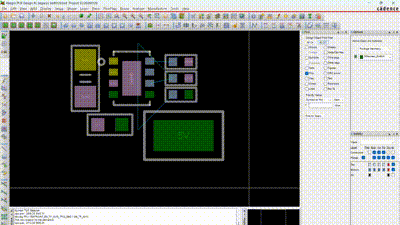

- 库开发实战：创建符合企业规范的封装库与集成库，解决高密器件、BGA 封装的设计难题。
二、6-8 层高速 PCB 设计核心技术
- 叠层结构设计：根据信号类型与 EMC 需求，规划 6-8 层板的电源层、地层与信号层布局。
- 高速信号完整性（SI）：分析 DDR、PCIe、以太网等高速接口的信号反射、串扰与时序问题，掌握仿真与优化方法。
- 电源完整性（PI）：学习去耦电容布局、电源平面分割与噪声抑制，保障复杂电源域的稳定性。
- EMC/EMI 设计：通过接地设计、滤波电路与屏蔽措施，满足工业级与消费级产品的电磁兼容要求。
三、嵌入式硬件协同开发
- 主控电路设计：基于 STM32、FPGA 等主流芯片，完成电源、时钟、复位与调试电路的设计与验证。
- 接口电路实战：开发 USB、CAN、RS485、以太网等常用接口，掌握硬件与驱动的协同调试方法。
- 硬件故障排查：使用示波器、万用表等工具定位信号异常、电源纹波等问题，提升硬件可靠性。
🛠️ 3 个完整硬件产品项目实战
1. 工业控制核心板（6 层板）
- 项目目标：设计一款支持 CAN/RS485 工业总线的核心控制板，满足 – 40℃~85℃宽温工作需求。
- 核心技能：6 层板叠层设计、高抗干扰布局、电源系统冗余设计、工业级 EMC 优化。
- 交付成果：可量产的 Allegro 工程文件、焊接完成的硬件实物、功能验证固件。
2. 高速数据采集卡（8 层板）
- 项目目标：开发搭载 12 位高速 ADC 与 DDR3 存储的数据采集卡，实现 1GSPS 采样率与高速数据缓存。
- 核心技能：8 层板高速信号布线、DDR3 等长匹配、信号完整性仿真、高速 PCB 阻抗控制。
- 交付成果：完整的硬件设计方案、Allegro 工程文件、采集功能验证程序。
3. AI 边缘计算模块（8 层板）
- 项目目标：基于边缘 AI 芯片设计硬件模块，支持 PCIe 高速接口与多电源域供电。
- 核心技能：高密度布局布线、复杂电源分配、PCIe 高速链路设计、热仿真与散热优化。
- 交付成果：可量产的硬件模块、Allegro 工程文件、AI 推理功能验证代码。
✨ 课程特色
✅ 企业级工具链：全程使用 Cadence Allegro 16.6，完全匹配行业主流设计环境，所学技能可直接复用。
✅ 多层板实战突破：从 4 层板到 8 层板的进阶训练，攻克高速、高密、高可靠性 PCB 设计的核心痛点。
✅ 项目驱动教学：3 个完整硬件产品贯穿课程，从需求分析到量产交付，积累真实的工程经验。
✅ 1 对 1 技术辅导：讲师全程跟进项目进度，实时解决设计与调试中的问题，确保学习效果。
✅ 就业 / 进阶双导向：课程内容贴合硬件工程师岗位需求，助力职场进阶或技术转型。
🎁 课程福利
- 赠送 Cadence Allegro 16.6 安装包与企业级封装库
- 提供所有项目的 Allegro 工程文件与源码
- 赠送硬件设计规范文档与高速 PCB 设计手册
- 加入专属技术交流社群，长期获得讲师技术支持
📞 报名咨询
扫描下方二维码或添加课程顾问微信，获取课程大纲与报名优惠。
