Zynq XC7Z030 六层高速板 Cadence 精讲视频 含叠层阻抗、DDR 布线、EMC 全套资料包

本课程面向使用 Cadence Allegro/OrCAD 的硬件工程师、FPGA 嵌入式研发人员，聚焦 Xilinx Zynq7 系列 XC7Z030 芯片六层高速 PCB 全流程设计，全程采用 Cadence 平台实操演示。

从 OrCAD 原理图绘制、六层板叠层结构规划、阻抗参数配置、多路电源分割、DDR / 以太网高速差分布线，到 EMC 优化、DFM 生产检查全流程拆解，针对性解决 Zynq 双核架构硬件设计高频踩坑问题。

配套完整无加密 Cadence 工程资料包，工程可直接修改复用，一站式掌握 XC7Z030 六层工业标准高速板设计方案。

• XC7Z030 Zynq7 芯片架构详解，PS/PL 双域电源树、电压域划分方案
• Cadence 六层板标准叠层搭建，阻抗计算、差分 / 单端线阻抗参数设置
• OrCAD 原理图完整绘制：DDR3、千兆以太网、USB、时钟、多路电源、外设接口电路

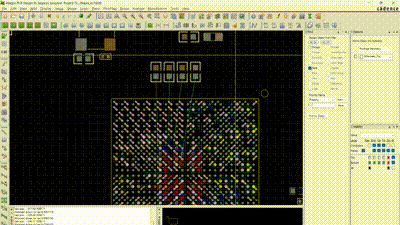

• Allegro 布局实战：Zynq 主芯片分区布局、电源平面分割、去耦电容规范摆放

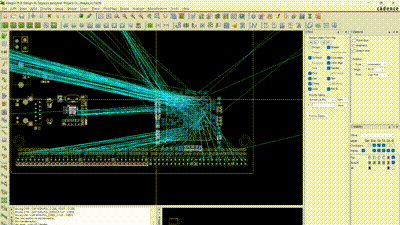

• 高速信号布线实操：DDR 等长约束设置、差分阻抗管控、时钟屏蔽、AXI 高速总线布线
• Cadence 约束管理器设置、拓扑搭建、长度匹配实操教学
• EMC/EMI 接地优化、散热布局、电源噪声抑制方案
• DFM 生产检查、光绘 Gerber、钻孔文件、装配图纸导出完整流程

• 全套分段高清教学视频，支持倍速回看，重难点分步演示
• Cadence 完整工程：OrCAD 原理图工程 + Allegro PCB 六层板源文件（无加密）
• XC7Z030 官方 datasheet、电源设计应用笔记、Zynq 硬件参考设计
• 六层板叠层阻抗计算表、Cadence 布线规范、约束模板文件
• 工业级 DFM 检查清单、EMC 整改案例、常用外设参考电路

• 会基础 Cadence Allegro，想要进阶六层高速板设计的硬件工程师
• 做 Zynq FPGA 嵌入式开发，需自主绘制硬件底板的研发工程师
• 电子、自动化、通信专业学生、硬件实习工程师
• 使用 Cadence 平台做工控、机器视觉、嵌入式网关项目，快速落地 XC7Z030 方案的研发人员
