2025年12月24日用Cadence学PCB设计 嵌入式硬件工程师实战培训课程

PCB+嵌入式硬件全项目案例实战

学硬技能 拿高薪就来智行者IC社区！

如果你想从“只会画简单电路”进阶到“能独立完成商用硬件项目”，或是想突破“懂理论但不会落地”的瓶颈——这门《PCB+嵌入式硬件全项目案例实战》就是为你量身打造的实战课！课程由资深嵌入式硬件工程师带队，从Cadence软件操作到2-10层板设计，从项目跟练到独立交付商用作品，多导师全程陪练，帮你把“技能”变成“能变现的硬实力”。

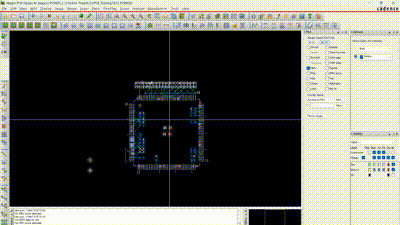

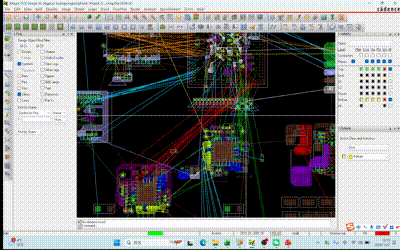

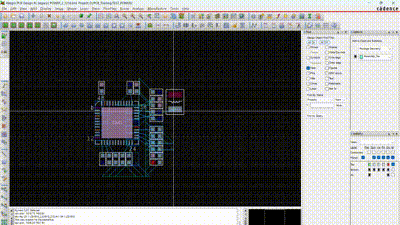

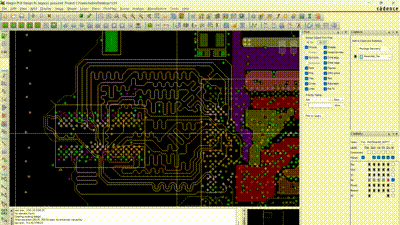

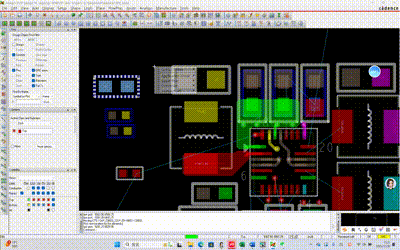

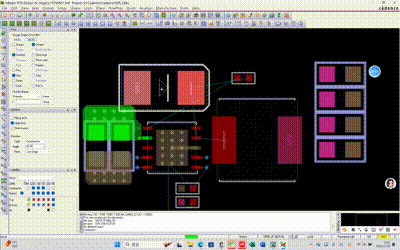

一、Cadence软件：从入门到精通的操作全流程

作为硬件工程师的核心工具，Cadence的操作会贯穿课程始终，我们会用“边练边会”的方式，覆盖从2层板到10层板的全场景操作：

基础入门：环境与库准备

从软件安装、破解（合规版）到元件库/封装库的自定义配置——教你如何快速调用常用元件、如何自制特殊封装（比如非标传感器的焊盘设计），同时搭建规范的项目工程文件夹，避免后期文件混乱。

2层板实战：从小电路到功能模块

以“蓝牙温湿度采集板”为案例，带你走通完整流程：

1. 原理图绘制：元件放置、网络标号命名、总线连接技巧，以及DRC规则检查（如何快速定位短路、未连接的错误）；
2. PCB Layout：网表导入、元件布局的“信号流向原则”（避免交叉走线）、2层板的电源/地处理（铺铜技巧、过孔避让），以及阻抗匹配的手动计算与软件设置；
3. 生产文件输出：Gerber文件的分层导出（对应工厂生产需求）、BOM表的自动生成与格式优化，教你如何直接把文件发给PCB厂打样。

多层板进阶：4-10层板的高阶设计

针对工业级项目的需求，攻克多层板的核心难点：

1. 层叠结构规划：如何根据项目需求分配电源层、地层（比如6层板的“信号-地-电源-电源-地-信号”结构），以及层间距对信号干扰的影响；
2. 盲埋孔设计：什么时候用盲孔、什么时候用埋孔，以及如何在软件中设置钻孔参数（避免过孔打穿不必要的层）；
3. 高速信号处理：以DDR3内存模块为例，讲解高速走线的等长匹配、差分对设计，以及EMC/EMI的优化技巧（比如接地过孔的排布、屏蔽层设计）。

二、项目实战：从“跟练”到“独立交付”

课程的核心是“做真项目”——我们会用3个递进式项目，让你从“模仿”到“自主决策”：

项目1：导师带练——智能门锁控制板

这是一个完整的嵌入式硬件项目：从需求分析（门锁的供电、通信、驱动模块）→ 原理图设计（主控MCU、蓝牙模块、电机驱动电路）→ PCB Layout（4层板设计，兼顾信号干扰与空间紧凑性）→ 焊接调试（如何用万用表排查虚焊、如何通过串口调试硬件功能）。全程跟着导师的步骤走，掌握“从需求到成品”的完整逻辑。

项目2：独立完成——工业数据采集终端

基于课程所学，独立完成一个商用级项目：需求是“采集4路模拟量+2路数字量，通过485总线上传数据”。你需要自主完成：

1. 原理图的模块选型（比如选择合适的AD芯片、485收发器）；
2. 6层板的Layout设计（考虑工业环境的抗干扰需求，增加接地屏蔽层）；
3. 硬件调试：解决实际问题（比如AD采样的精度误差、485通信的电平匹配）。导师会提供1v1的问题指导，帮你避开“踩坑”。

项目3：商用级交付——智能家居网关

这是一个接近企业真实需求的项目：需要集成WiFi、Zigbee、以太网3种通信方式，同时满足低功耗要求。你需要独立完成从方案设计到生产文件输出的全流程，最终提交的作品会由导师按照“商用标准”评估（包括EMC性能、可量产性），优秀作品可直接推荐给合作企业落地。

三、多导师陪练：避免“自学踩坑”

课程配备3位以上的硬件工程师导师：

• 主讲导师：10年以上硬件设计经验，曾主导过工业控制、消费电子等领域的量产项目；
• 辅导导师：负责日常作业批改、软件操作问题解答（24小时内响应）；
• 行业导师：定期分享硬件工程师的求职技巧、项目报价方法（比如如何给企业报PCB设计的价格）。

无论你是刚入行的硬件新人，还是想提升项目能力的在职工程师，这门课都能帮你把“纸上谈兵”变成“能拿出手的作品”——毕竟，硬件行业的高薪，永远留给“能解决实际问题”的人。
