PCB设计避坑指南：从设置自动保存开始，拒绝当“大冤种”
PCB设计人员常会遇到文件丢失的突发情况，例如熬夜绘制的板卡因软件闪退、设备黑屏或误操作未保存，导致数小时的工作成果丢失，这种损失带来的挫败感具有普遍性。
事实上，90%的无效返工可通过前期预防措施规避，其中首要的避坑手段是启用软件的自动保存功能，为设计工作提供基础保障。该操作能有效避免重复劳动，是资深工程师普遍推荐的基础设置，需重点关注。
为什么自动保存是PCB设计的“保命符”？
你肯定遇到过这些场景：
-
画到关键节点，电脑突然蓝屏，几小时的布线成果直接清零；
-
软件莫名闪退，重启后只找到半天前的版本；
-
同事路过碰了下插座，刚调整完的封装布局全没了……
文件丢失轻则导致十几分钟的工作返工，重则使通宵完成的设计成果付诸东流，重复开展相同工作会大幅降低效率。自动保存（Autosave）作为用户参数变量（User Preferences）中的核心配置项，并非可选项，而是必须正确设置的关键参数。
一、Autosave详细设置路径（以Allegro为例）
以下为具体设置路径，按照该步骤操作可快速定位配置入口：

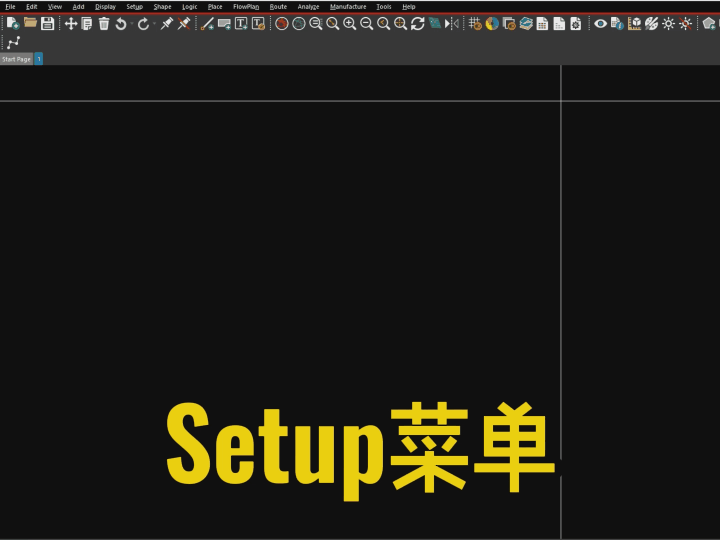

Setup → User Preferences → File_management → Autosave
二、4个核心参数，这样设置最省心

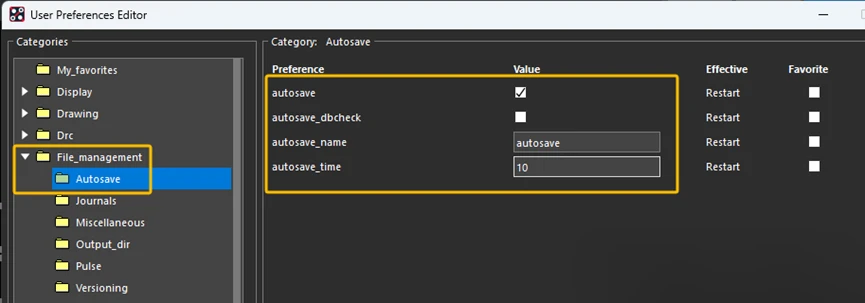

进入Autosave配置界面后，可见4个核心参数。合理配置这些参数，既能保障设计安全，又能避免软件运行效率下降，具体设置要求如下：
1. autosave（自动保存开关）
需勾选该选项以启用自动保存功能。关键说明：Allegro软件仅在左下角状态栏显示“Idle”（空闲）状态时执行自动保存，操作过程中不会触发该功能。因此，即使启用自动保存，仍需养成手动保存（快捷键Ctrl+S）的习惯，形成双重保障机制。
2. autosave_dbcheck（数据库检查）
建议不勾选该选项。勾选后，软件会在自动保存前执行数据库检查（dbcheck），虽可排查少量潜在错误，但会显著增加保存耗时。尤其在绘制复杂板卡时，耗时过长会影响设计效率，整体性价比较低。
3. autosave_name（自动保存文件名）
该参数默认值为“autosave”，建议修改为以“A_”或“1_”为前缀的命名格式，例如“A_项目名称_Autosave”。此类命名规则可便于在文件夹中快速定位自动保存文件，避免与其他文件混淆。
4. autosave_time（自动保存间隔）
该参数的配置范围为10-300分钟，建议设置为最小值10分钟。当前计算机硬件配置完全可支持10分钟间隔的自动保存操作，不会造成明显的内存占用问题。10分钟的工作成果损失可控，可有效降低长时间工作成果丢失的风险。
三、关键提醒：设置后必须重启软件！

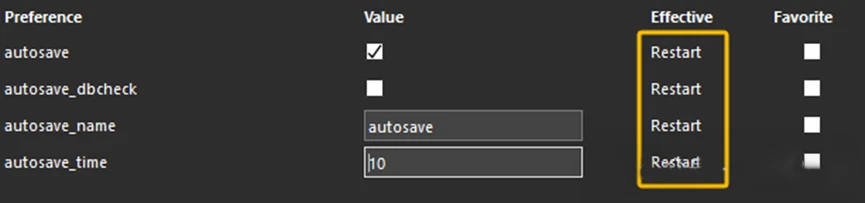

需重点注意：Autosave功能的生效方式为“Restart”（重启生效）。完成所有参数配置后，需关闭Allegro软件并重新启动，自动保存功能方可正式生效。
总结：自动保存功能的核心配置步骤为五点：勾选autosave启用功能、取消autosave_dbcheck减少耗时、修改autosave_name便于定位、设置autosave_time为10分钟、重启软件使配置生效。通过以上操作，可有效规避文件丢失风险，保障设计工作连续性。
