Cadence 原理图导出 PDF 教程（WPS 方式）

丶天空 Allegro技巧 2026年03月17日

0 收藏 0 点赞 1,269 浏览 263 个字

摘要 :

一、说明 Cadence 本身没有直接导出 PDF 的功能，可借助 WPS 的虚拟打印机，将原理图导出为 PDF 文件，方便展示和汇报。二、操作步骤打印设置进入原理图界面，……

一、说明

Cadence 本身没有直接导出 PDF 的功能，可借助 WPS 的虚拟打印机，将原理图导出为 PDF 文件，方便展示和汇报。

二、操作步骤

打印设置

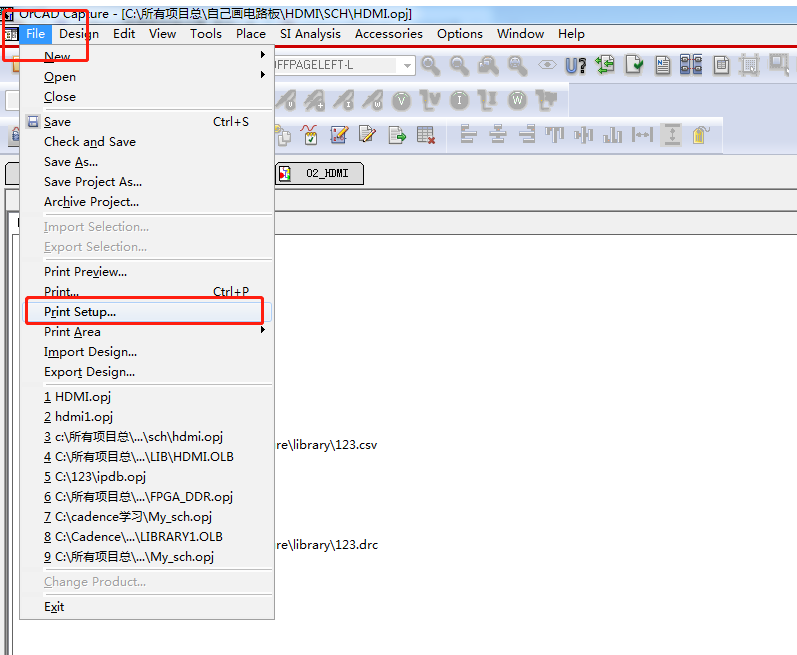

进入原理图界面，点击工具栏：

File → Print Setup

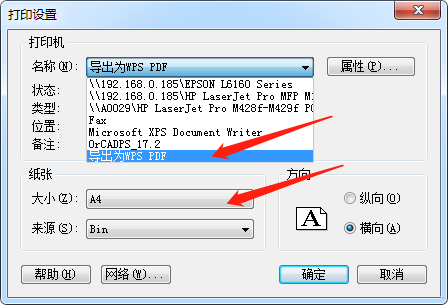

选择 WPS PDF 作为打印机，完成打印格式设置。

打印输出 PDF

点击：

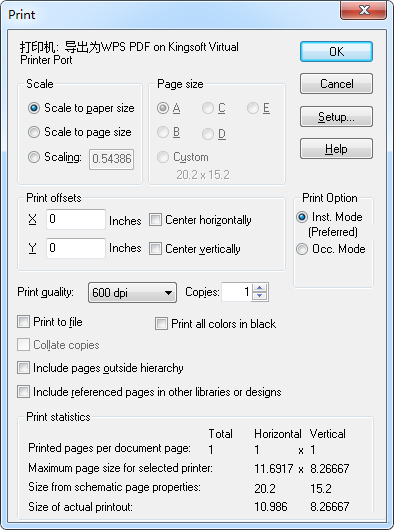

File → Print…

确认打印参数，按提示选择保存路径，即可生成 PDF 文件。

三、注意事项

如果找不到 导出为 WPS PDF 选项，说明电脑未安装 WPS，安装后即可正常使用。

大家好！我是一名嵌入式软硬件工程师，欢迎在评论区一起学习交流～

喜欢本文可以点赞、关注，感谢支持！
