DDR3_DIMM2RX8 内存条实例文件的分析和应用 - 设置和集成设置

DDR3_DIMM2RX8 内存条实例文件的分析和应用 - 设置和集成设置

2019 年 12 月 20 日

1 、实例文件的互联提取方法，信号实例的文件设置

【 1 】解读文件，了解文件中对各个信号的分配。

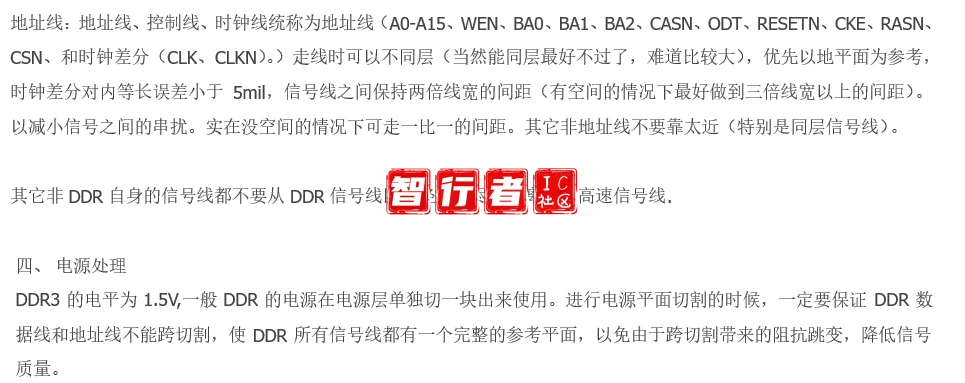

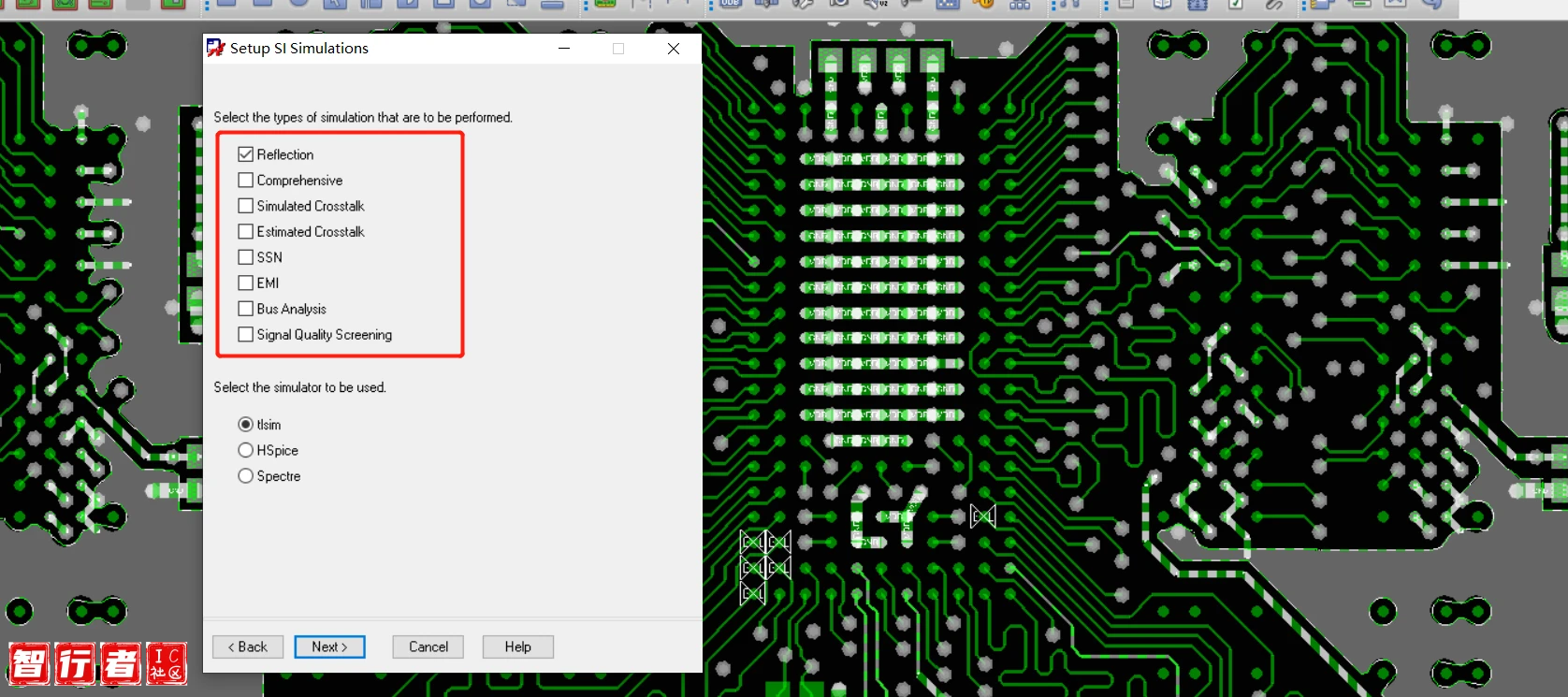

2、 SI_Design_Setup 信号完整性仿真设置与流程方法

3、内存条BRD文件实例信号完整性相关设置

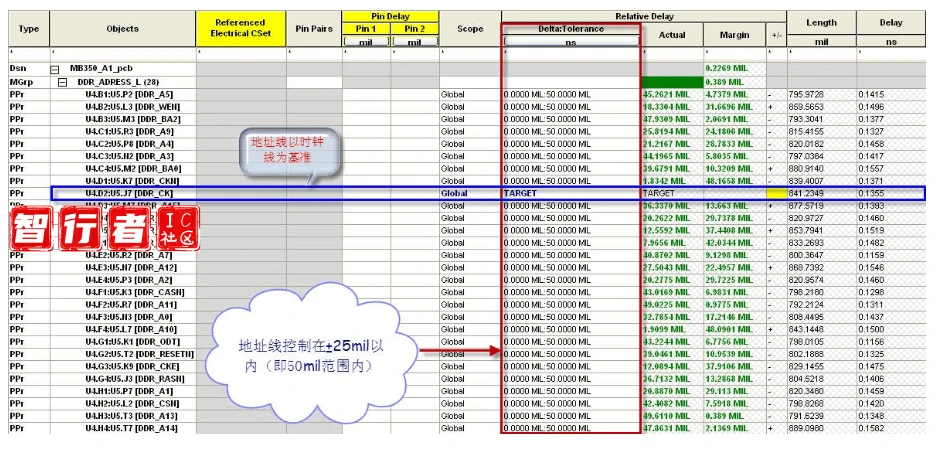

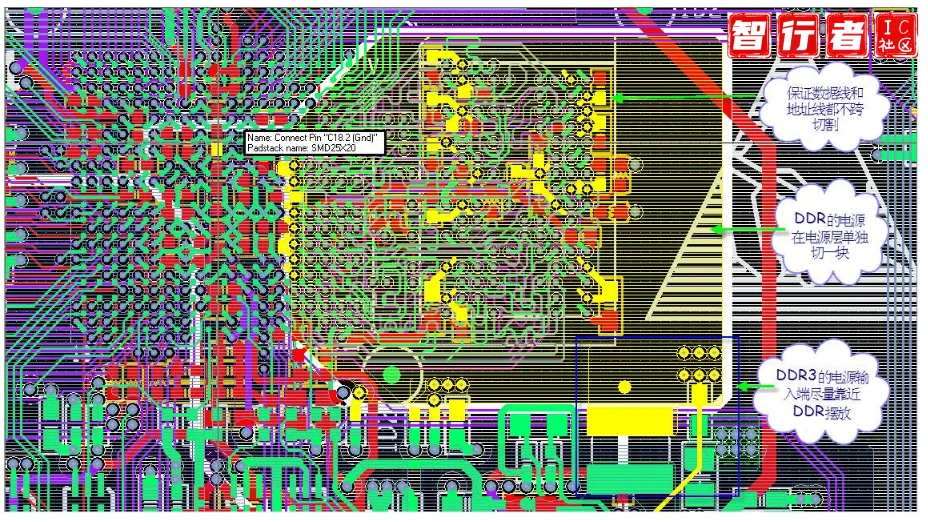

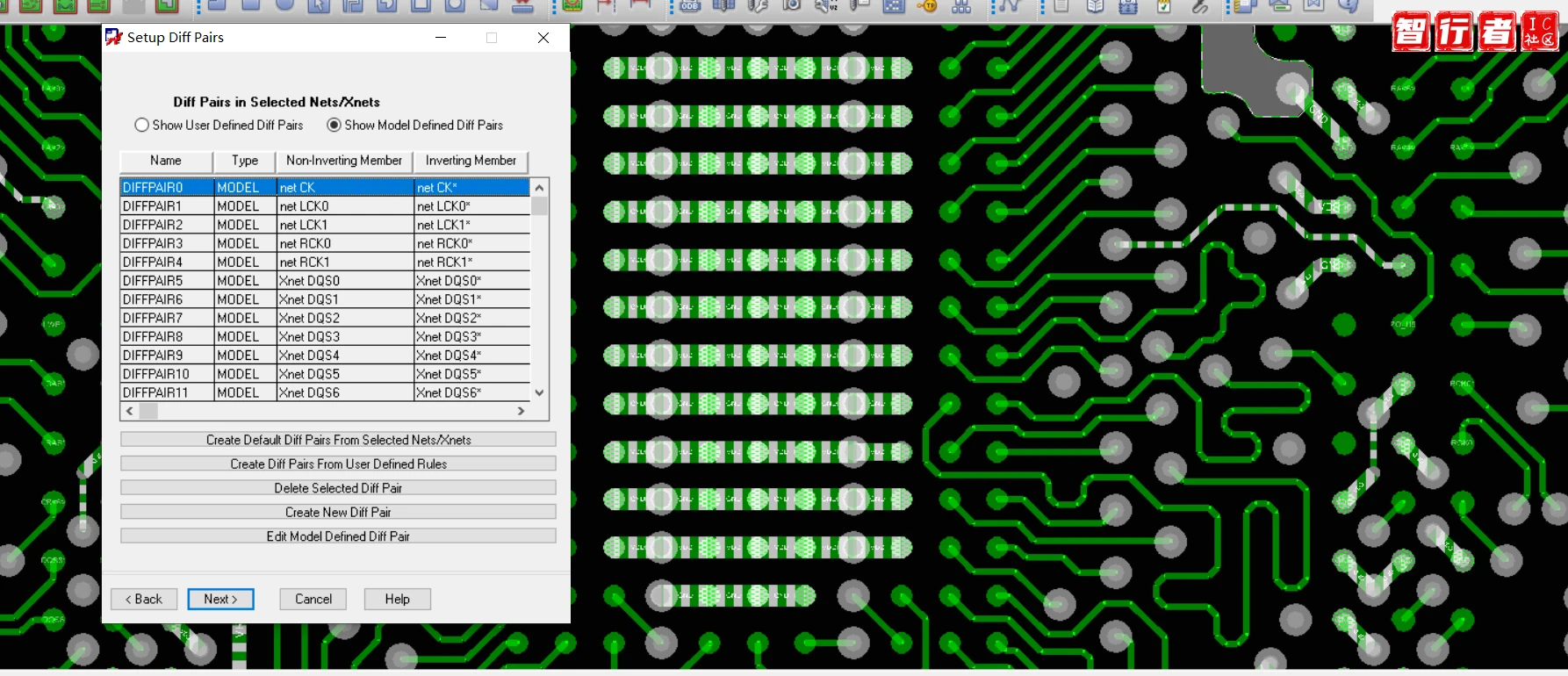

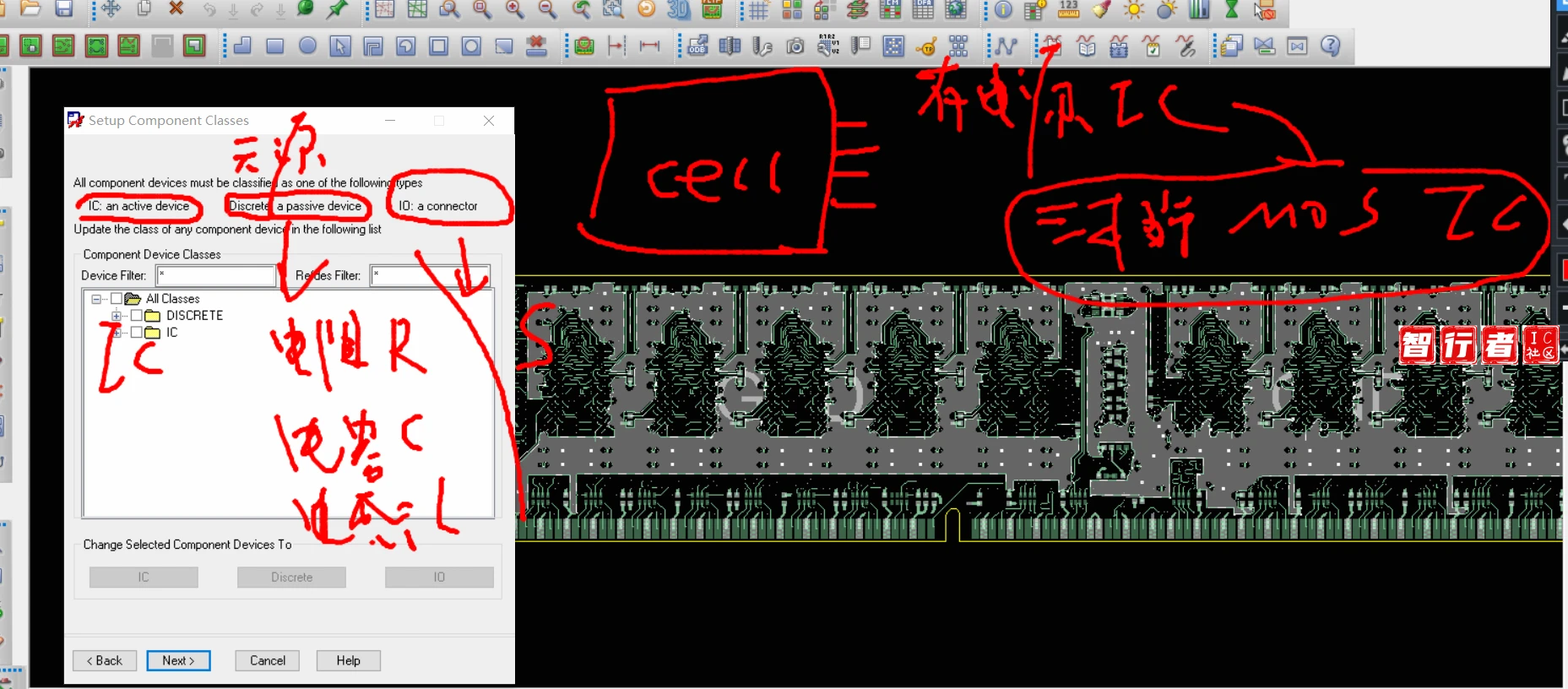

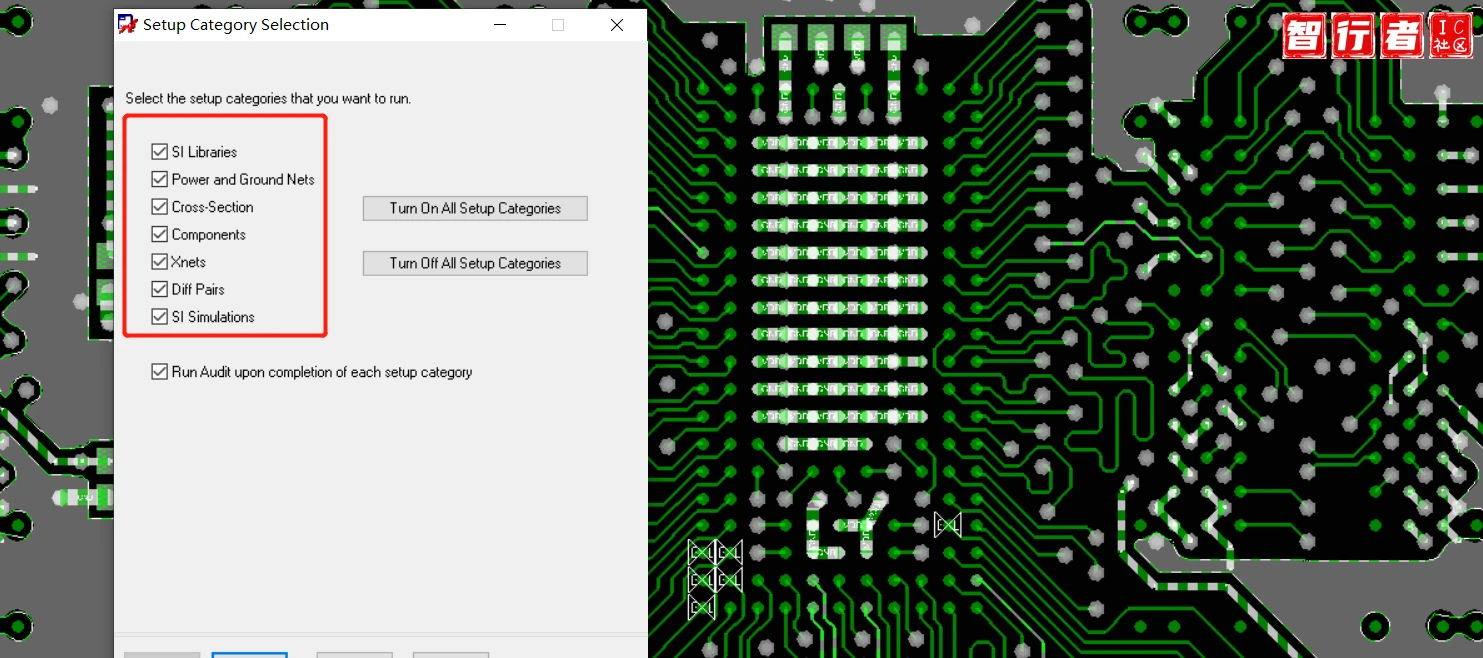

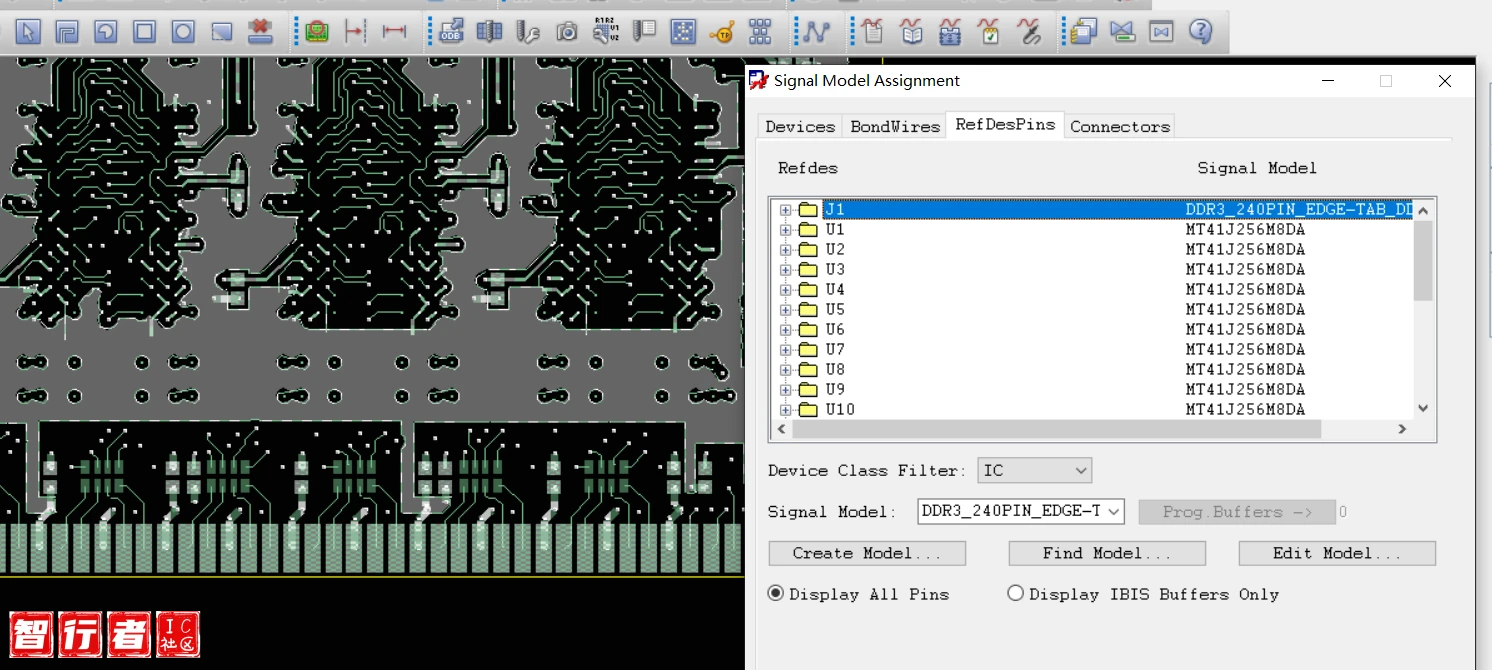

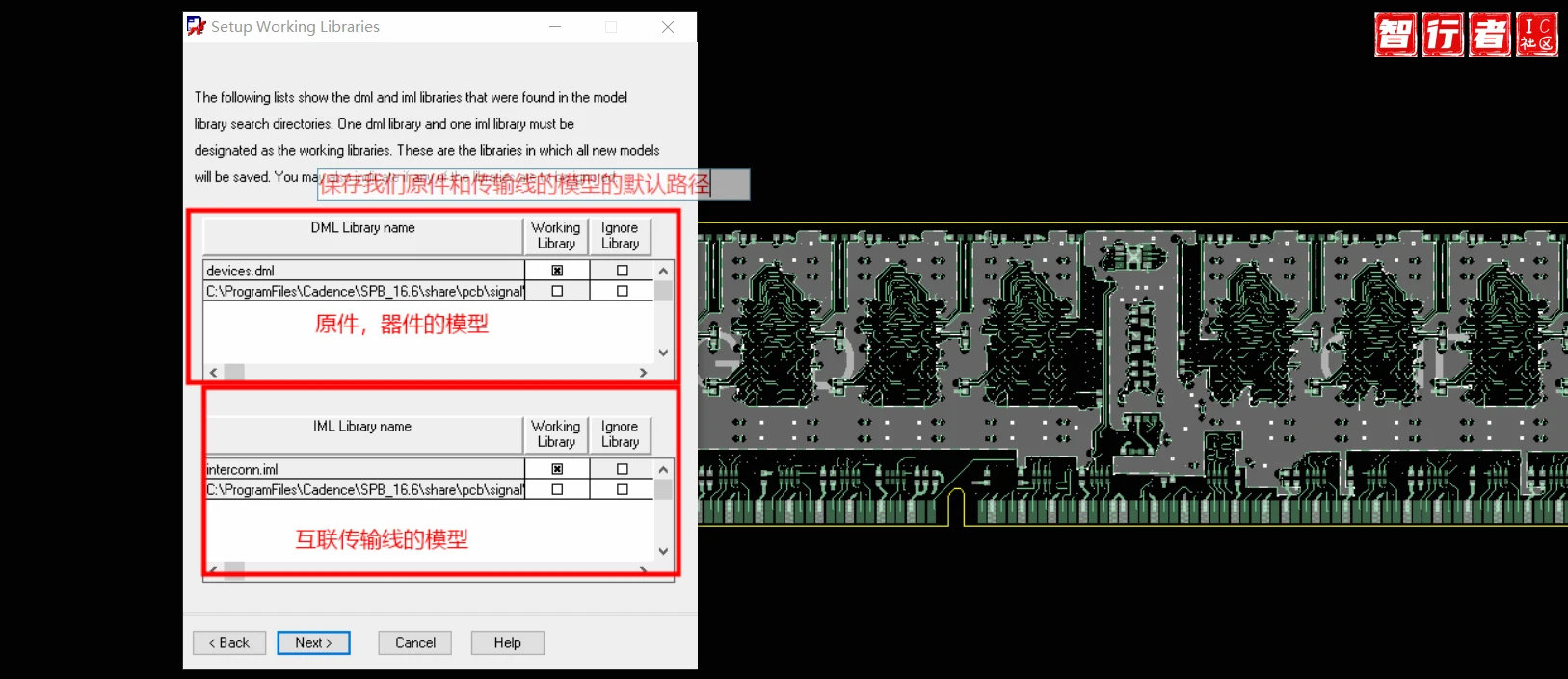

【 1 】设置仿真库；【 2 】设置信号和电源的归类，电源要赋予电压；【 3 】设置层叠；【 4 】设置三种原件模型；【 5 】设置 XNET 网络；【 6 】设置差分对；【 7 】检查仿真的网络相关设置是否正确。

4、IBIS模型到DML转换与分配&无源LRC模型创建修改

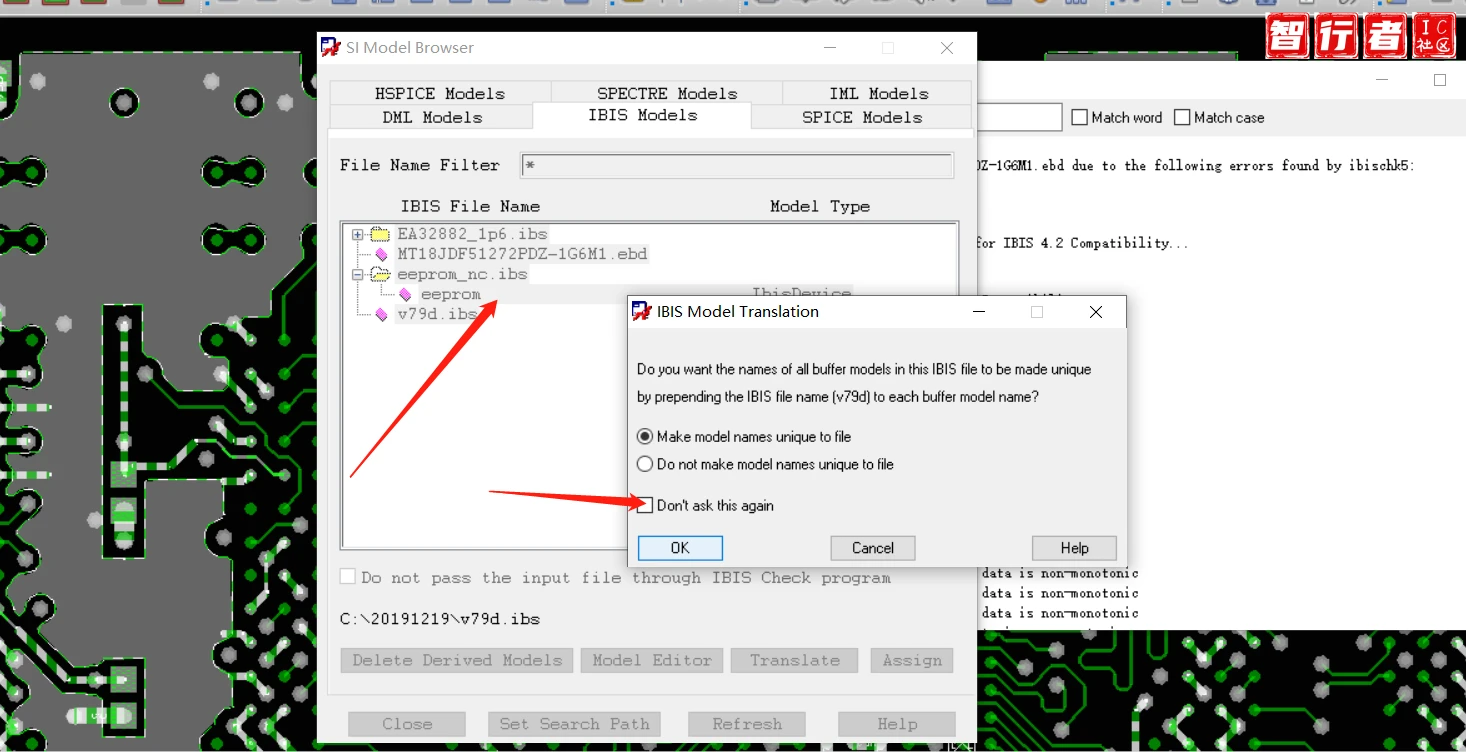

【 1 】如图，点击完成 DML 的转换；

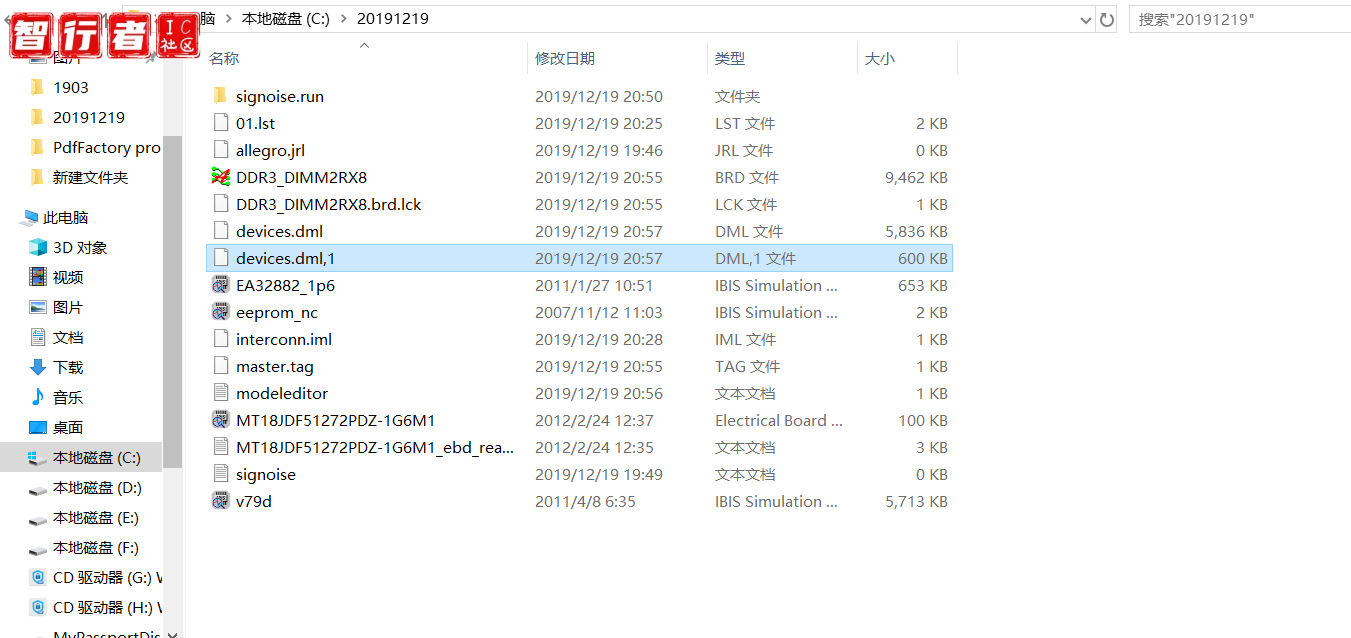

【 2 】转换完成的文件在工作路径下；

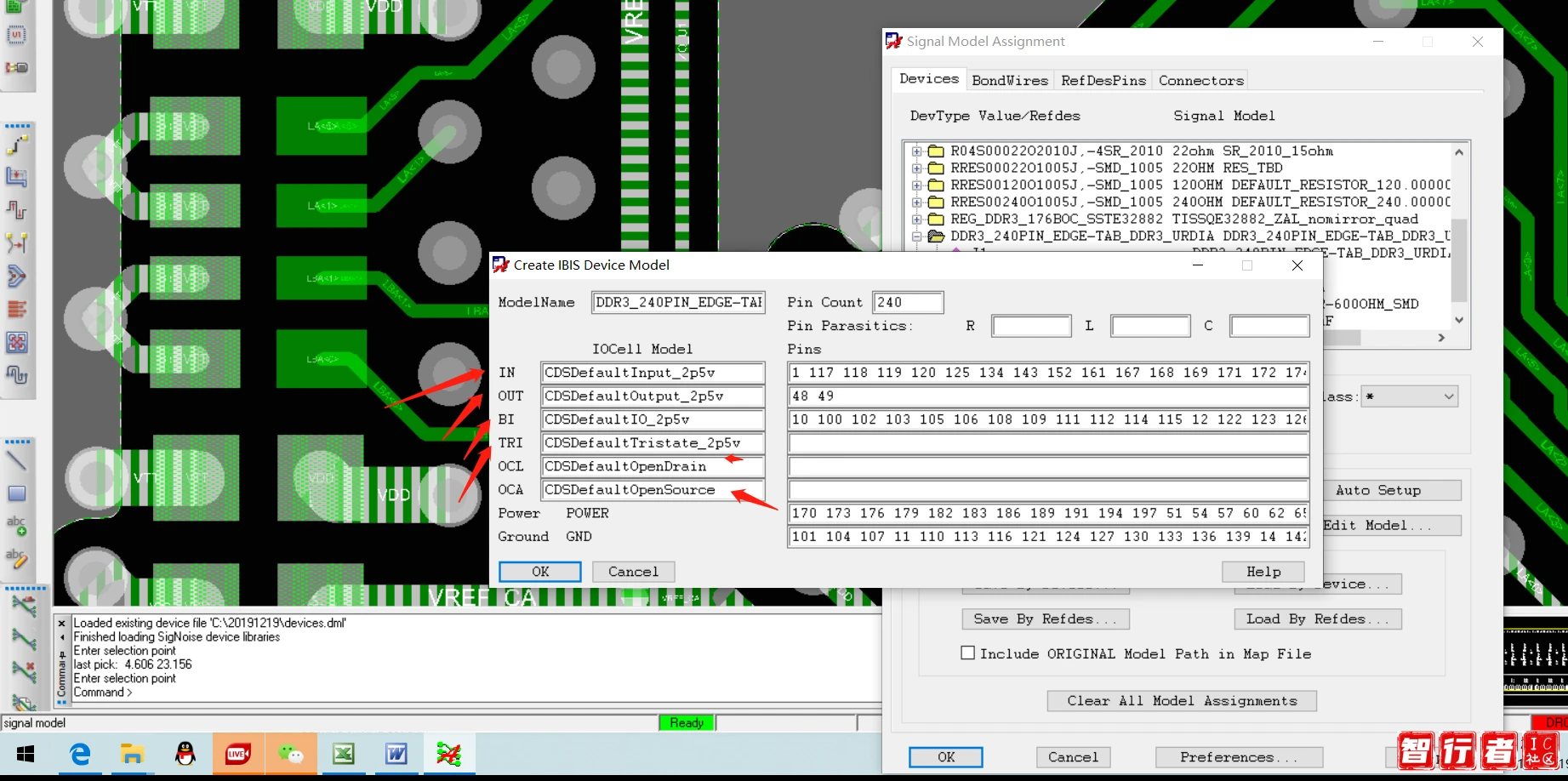

【 3 】金手指的模型；

5、地址线仿真链路抽取和整理&533MHZ仿真设置

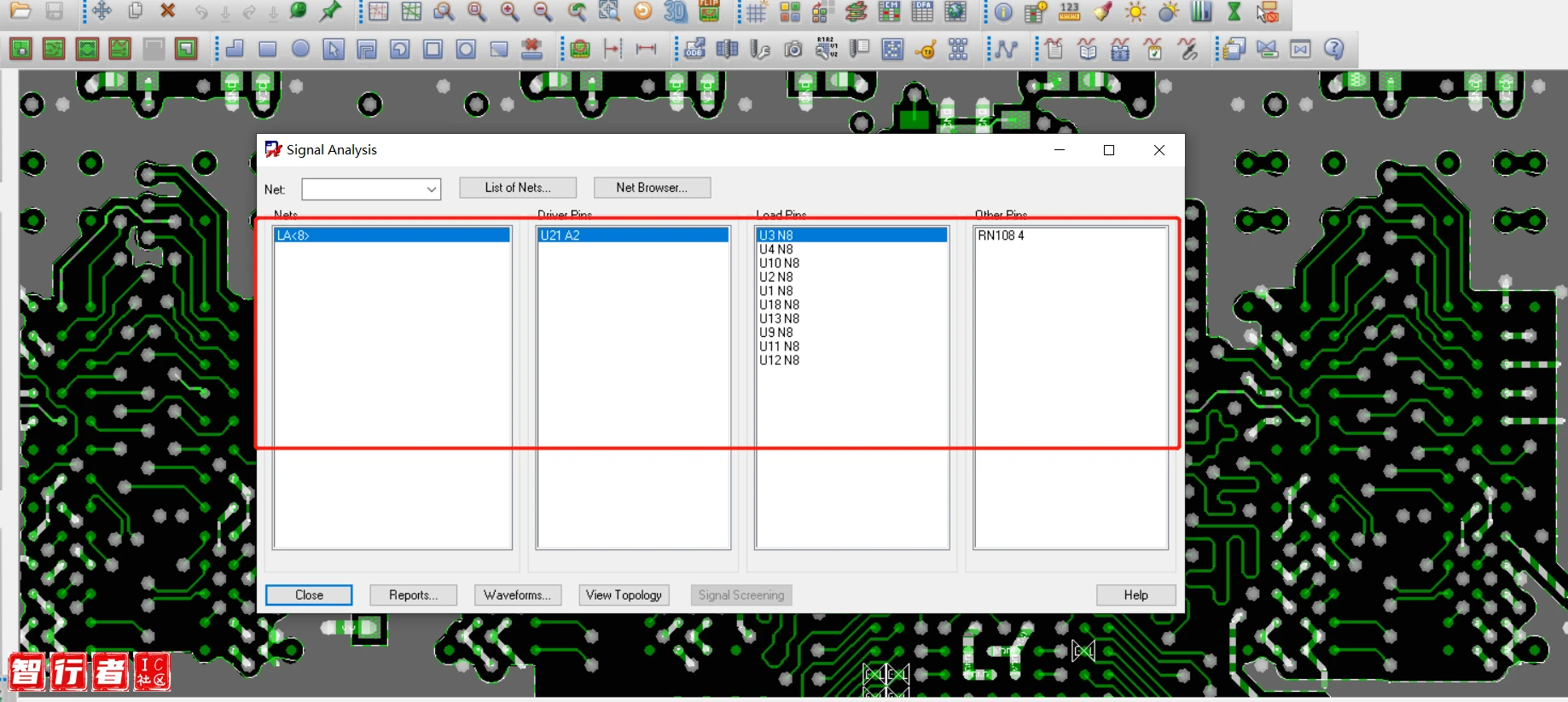

【 1 】此处提取信号仿真链路的时候，需要提前将芯片的模型、原件的模型、 IO 的模型、连接器的模型和信号链路有关系的模型都赋予好，才能提出正确的拓扑结果。也就是以上的操作都需要先做，全部设置好了才可以提取。

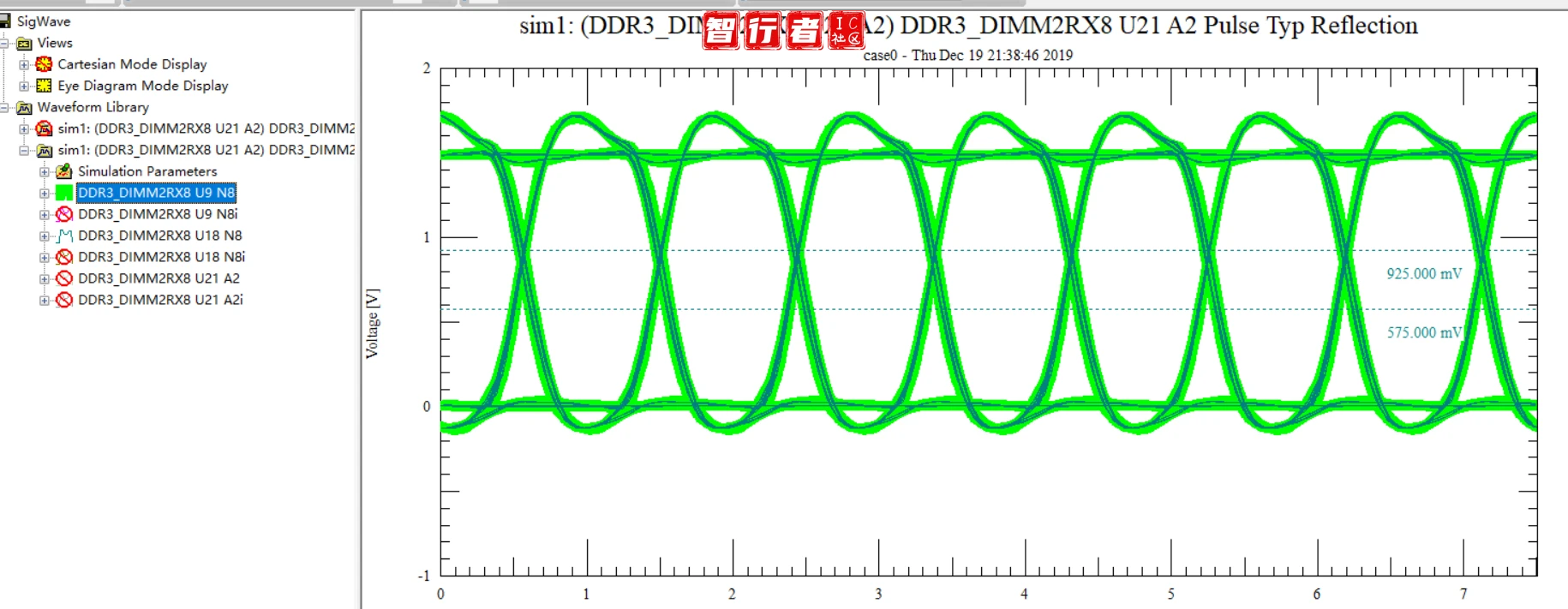

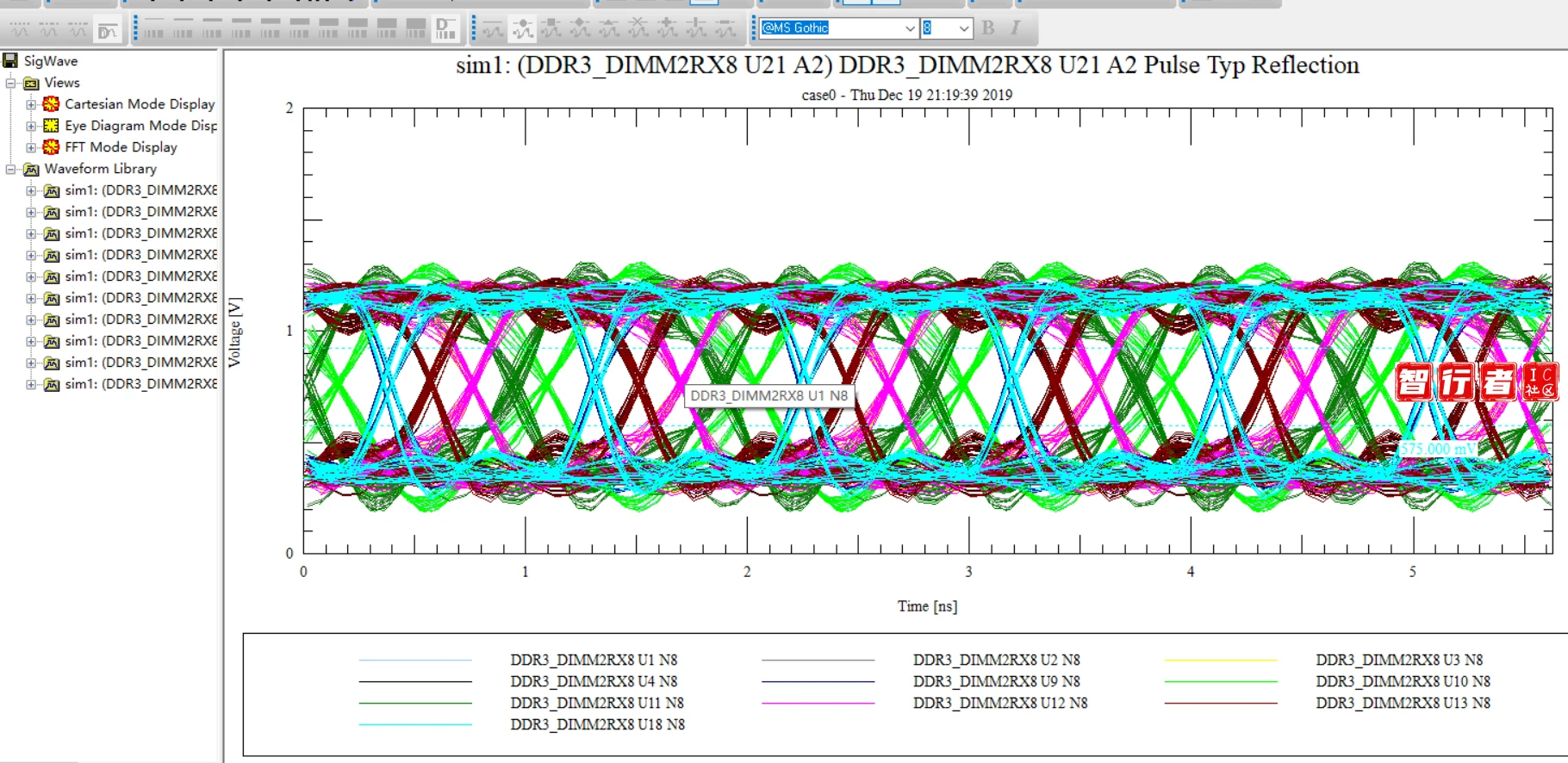

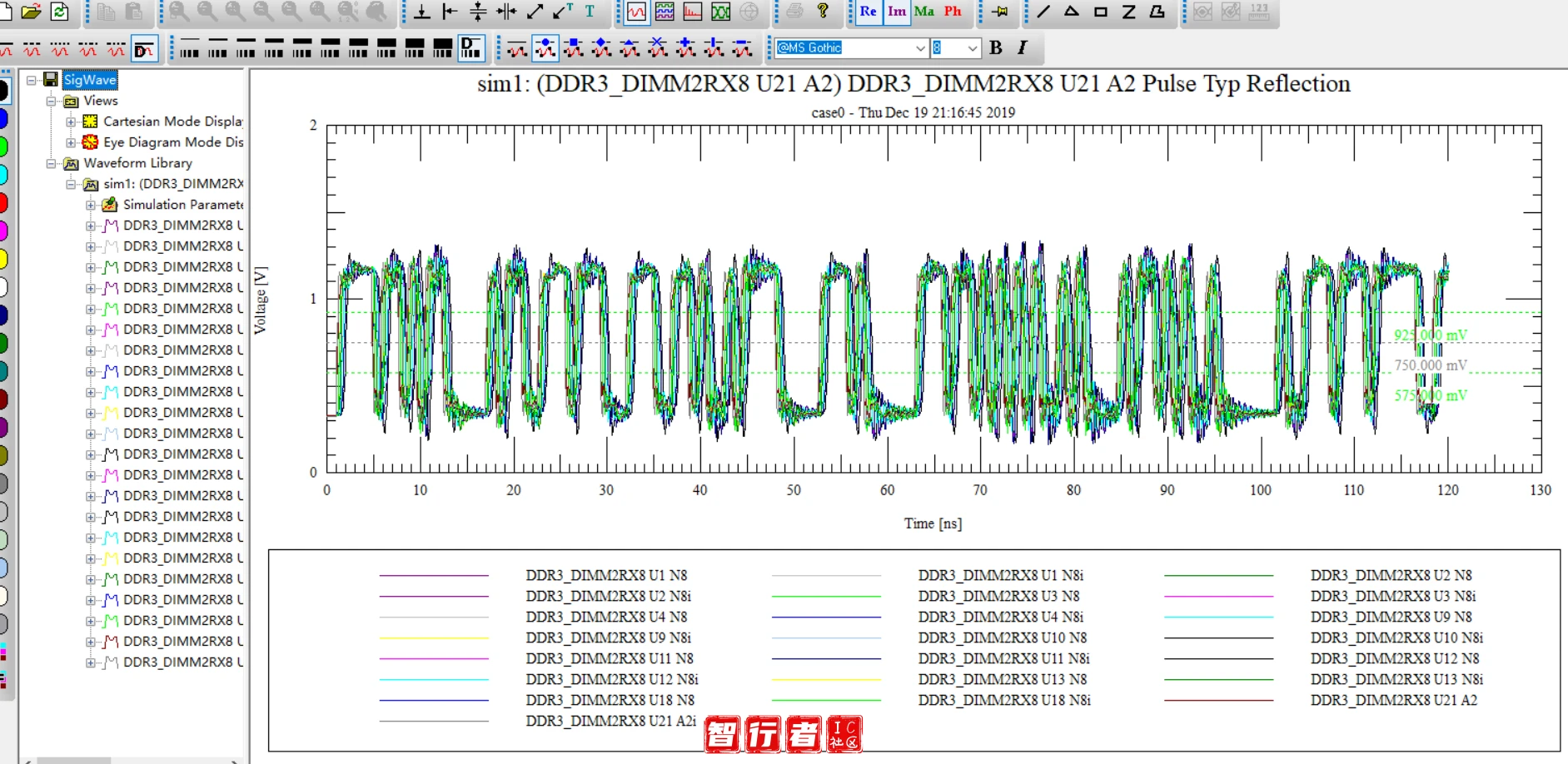

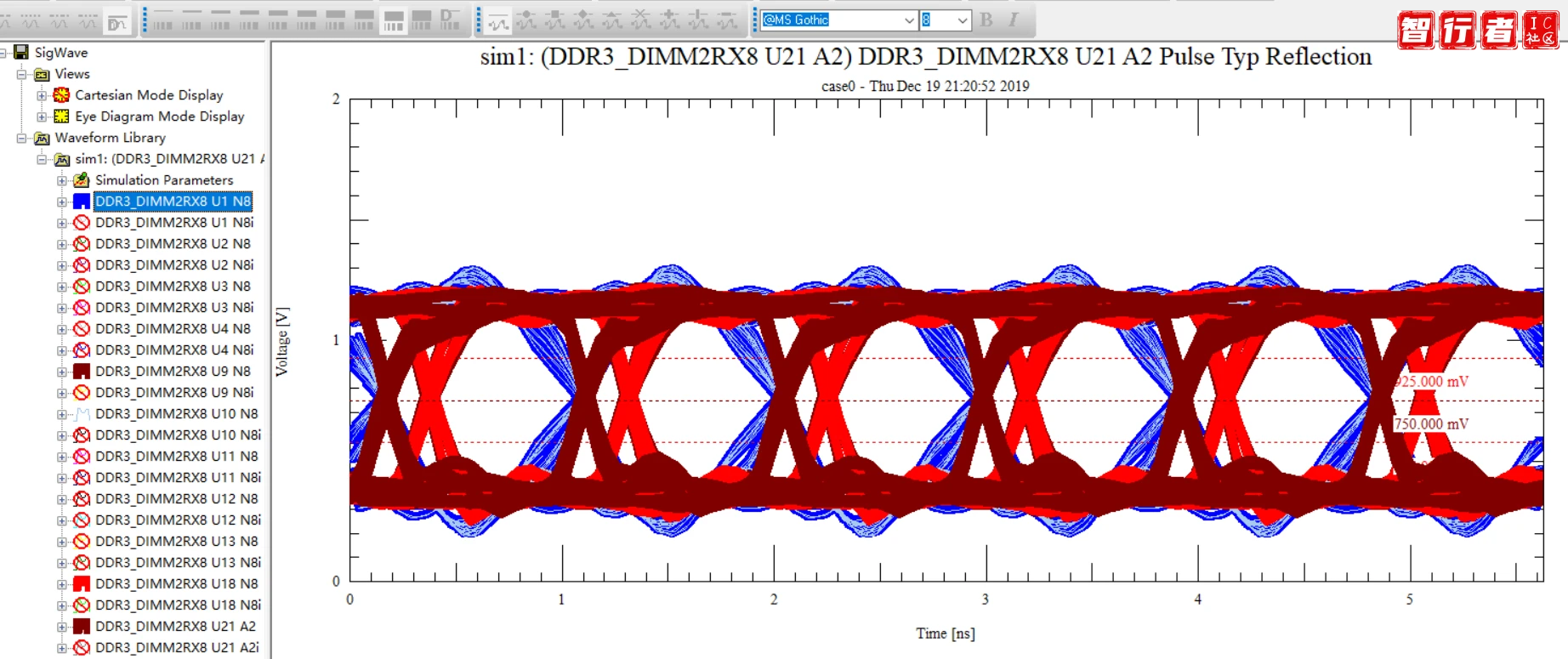

6、DDR3 DIMM2RX8仿真结果眼图分析解读&时钟线拓扑链路提取与拓扑整理

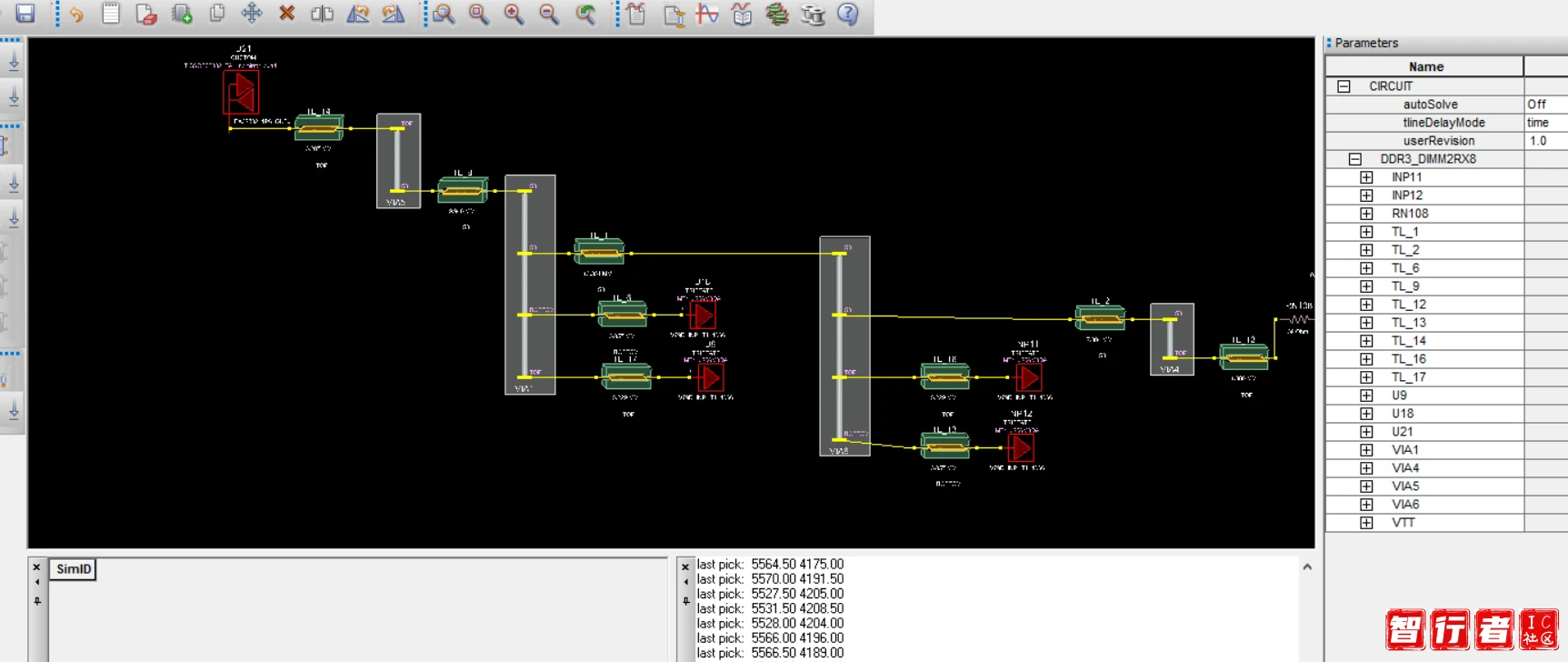

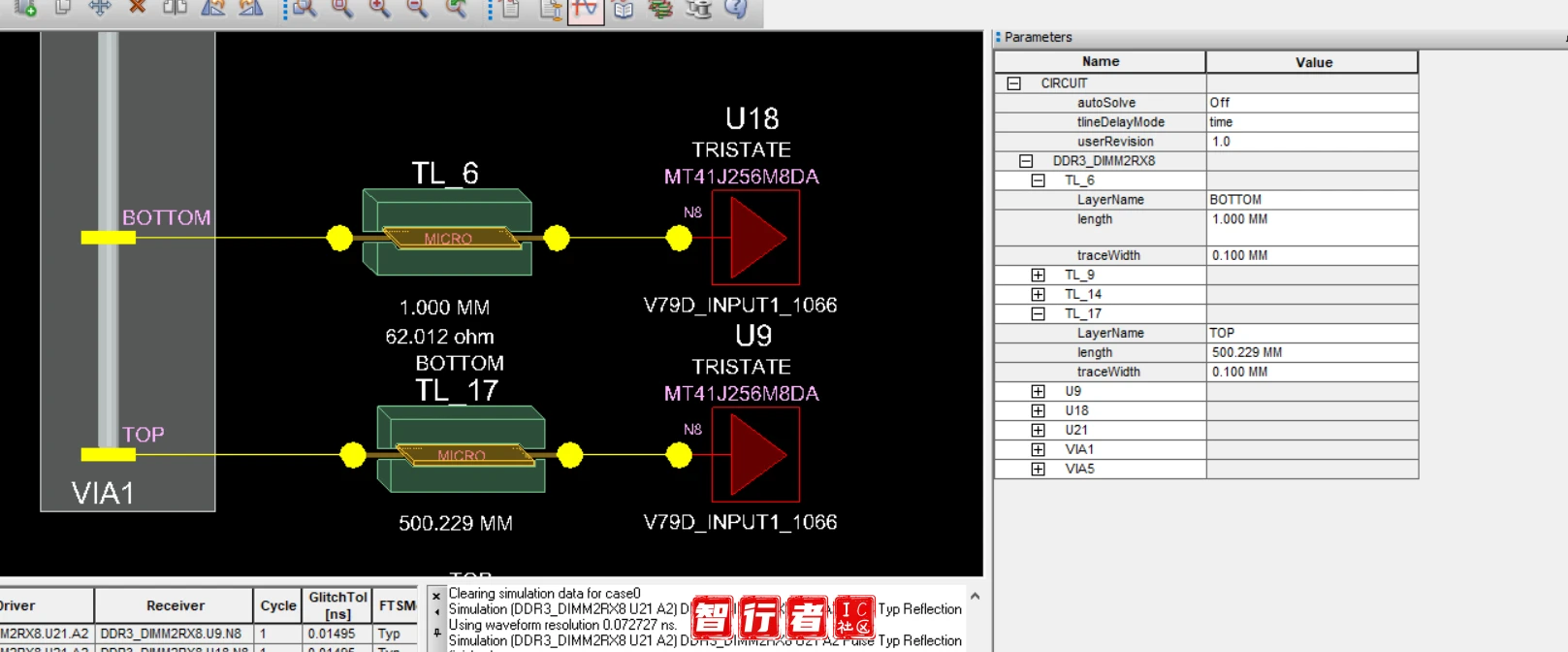

7 、 DDR3_DIMM2RX8 拓扑 SigXp 编辑 &STUB 支线拓扑扫描链路分支编辑修改

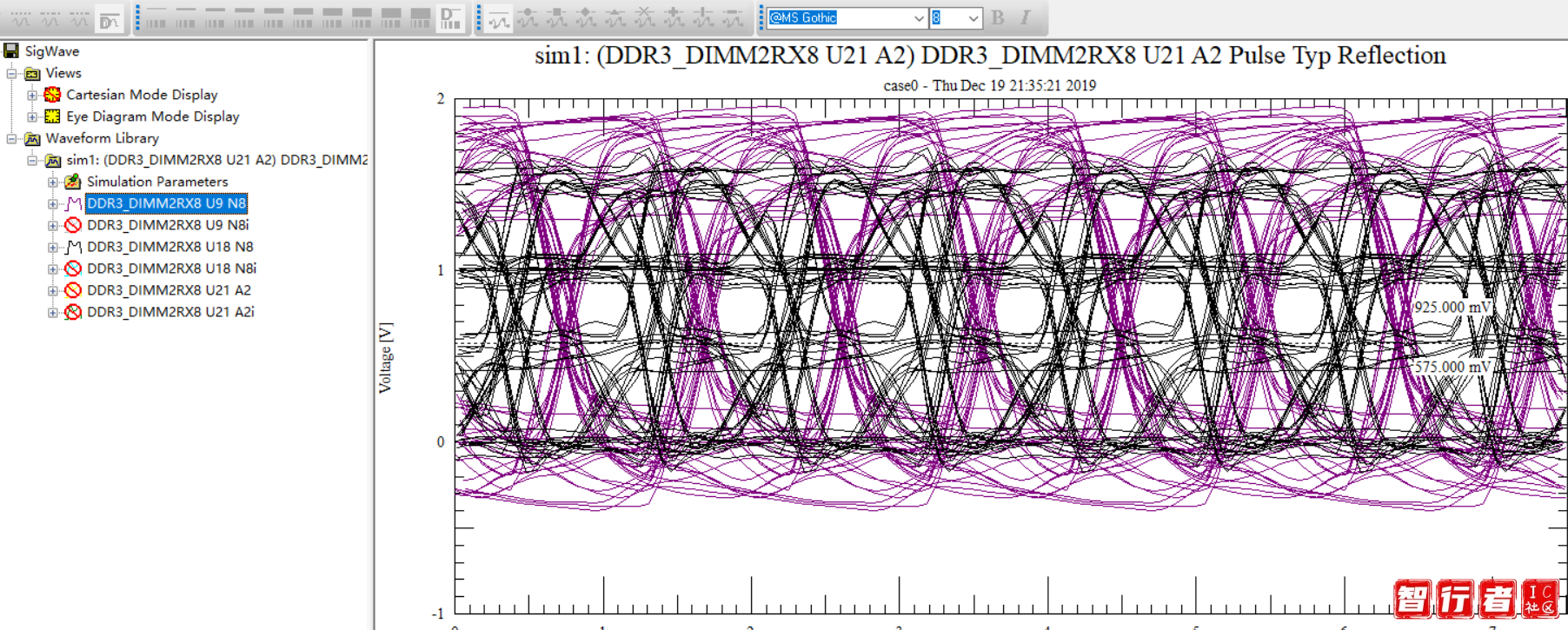

【 1 】 STUB 的长度成 1mm 修改成了 500mm 之后， U18 和 U9 的信号眼图如下，明显信号的质量下降，信号的不合格，眼宽和眼高都已经丢失。

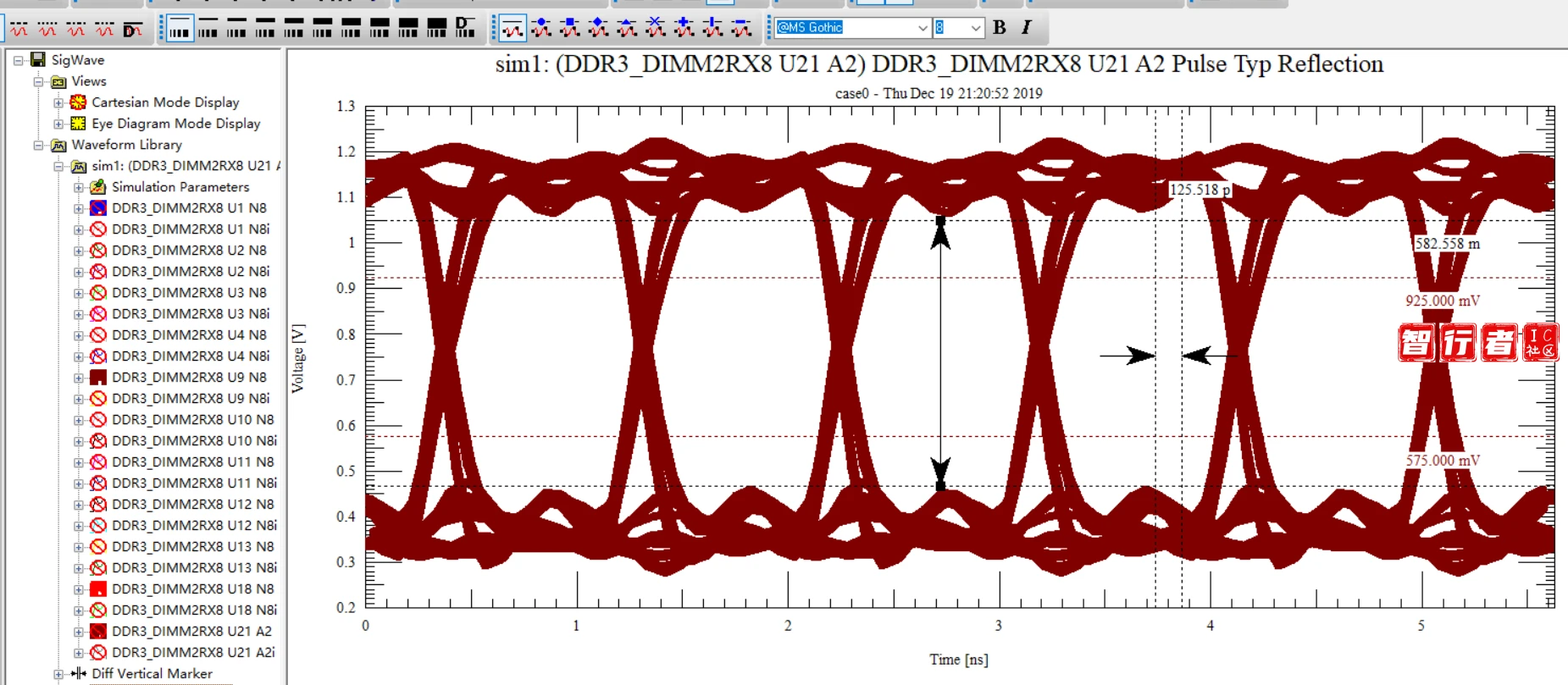

【 2 】 STUB 支 线的长度减少到 5mm 的时候，眼图如下所示，可以明显的看到，眼图的眼宽和眼高清晰可见。信号的质量明显提高。

【 3 】因此来说，我们需要 STUB 支线的长度越短越高，支线过长，会引起信号的多次反射，且信号延迟加长，信号的眼图质量下降。
