CP2031 EVM-310 评估板用户手册（QFN 24Pin Package）
出品方：COPO Microelectronics Co., Ltd
版本信息：Rev. 1.1.2
一、应用介绍
CP2031 EVM-310 是一款无线功率接收端系统，具体功能与兼容性如下：
- 可放置于满足 WPC Qi 1.2 协议的发射端系统上，输出 4W 功率，对应规格为 5V、800mA。
- 兼容外部供电方式，支持 AC Adapter 或 USB 输入。
二、CP2031 EVM-310 电气特性
表 1 列出评估板的核心电气参数，超过额定值可能导致 CP2031 永久性损坏，所有参数均在规定工作温度范围内保证。
| 类别 | 参数 | 描述 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 输入特性 | VRECT | 输入电压（测试点 TP3） | 3.6 | 5.5 | 8 | V |
| - | AD IN | Adapter 输入电压（接口 J8） | 3.6 | 5 | 12 | V |
| - | OVP | 输入过压保护（VRECT） | - | - | 15 | V |
| 输出特性（无线功率接收） | OUT（V） | 输出电压（接口 J6） | - | 5 | - | V |
| - | OUT（I） | 输出电流（接口 J6） | - | - | 0.5 | A |
| 输出特性（Adapter 输入） | OUT（V） | 输出电压（接口 J6） | - | 5 | - | V |
| - | OUT（I） | 输出电流（接口 J6） | - | - | 1 | A |
| 系统特性 | Fs | 系统工作频率 | 100 | - | 205 | KHz |
| - | Eff | 500mA 输出效率 | - | 75 | - | % |
三、测试点描述
表 2 详细说明评估板各测试点与接口的功能定义，便于测试操作与信号识别。
| 测试点 / 接口 | 信号名称 | 描述 |
|---|---|---|
| TP1 | AC1 | 接收端线圈交流信号输入 |
| TP2 | AC2 | 接收端线圈交流信号输入 |
| TP3 | VRECT | AC 整流输出，外接电容滤波 |
| TP4 | ILIM | 输出限流设置 |
| J6 | OUT | 输出电压（5V,500mA） |
| J8 | AD IN | Adapter 输入 |
| J9 | CHG | 充电完成指示，接高电位时 CP2031 发 EPT |
| TP33/TP34/J7/J10 | GND | 系统参考地 |
四、测试原理图

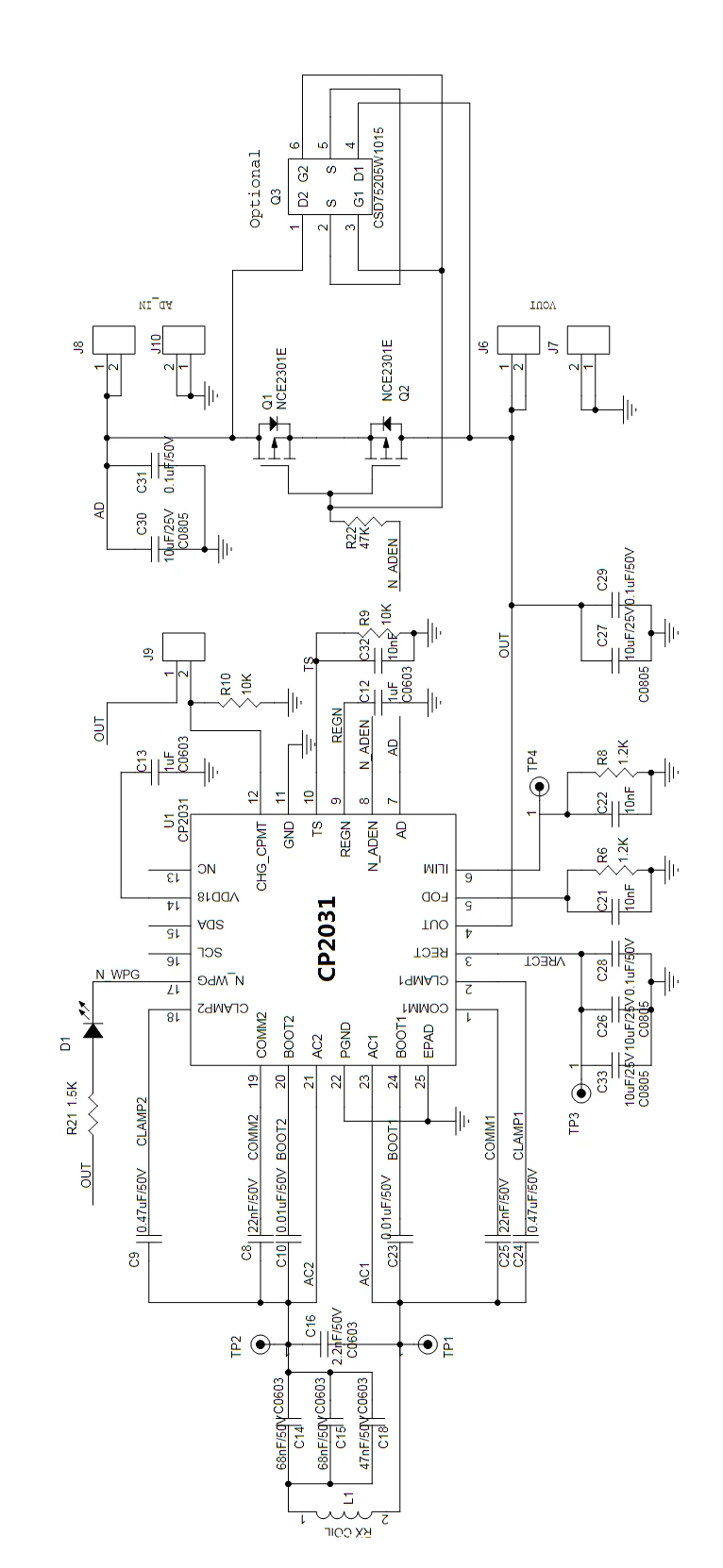

CP2031 EVM-310 测试原理图
五、测试条件及测试波形参考
1. 无线接收上电测试及波形
- 测试对象：VRECT（TP3）、OUT（J6）
- 波形图：（网站发布时插入原文档图 3，图注标注为 “图 3：无线接收上电测试波形”）
2. Adapter 上电测试及波形
- 测试对象：VRECT（TP3）、OUT（J6）、AD_IN（J8）
- 波形图：（网站发布时插入原文档图 4，图注标注为 “图 4：Adapter 上电测试波形”）
3. OUT 带载（0A to 800mA）测试及波形
- 测试对象：VRECT（TP3）、OUT 电流、OUT（J6）
- 波形图：（网站发布时插入原文档图 5，图注标注为 “图 5：OUT 带载（0A to 800mA）测试波形”）
4. OUT 带载（800mA to 0A）测试及波形
- 波形图：（网站发布时插入原文档图 6，图注标注为 “图 6：OUT 带载（800mA to 0A）测试波形”）
5. 动态 VRECT 电压与 OUT 输出电流的关系
表 3 为默认状态下的参数关系，可根据不同应用场景调整。
| OUT 输出电流 | VRECT |
|---|---|
| 0 | 7 V |
| 100mA | 6.5 V |
| 200mA | 5.5 V |
| >300mA | 5.15 V |
六、效率测试
测试条件为 “GP_TX + COPO_RX”，不同输出电流下的系统效率如表 4 所示。
| OUT 输出电流 | 系统效率 (%) |
|---|---|
| 100mA | 58.5 |
| 200mA | 74.2 |
| 300mA | 76.1 |
| 400mA | 78.7 |
| 500mA | 78.2 |
| 600mA | 77.2 |
| 700mA | 76.1 |
| 800mA | 74 |
| 900mA | 72.5 |
七、测试指南
1. 发射端（TX）操作
- 按照指示接入电源，规格为 5V/1A。
- 电源输入有效时，发射端 LED 灯会亮起指示。
- 示意图：（网站发布时插入原文档图 7，图注标注为 “图 7：发射端（TX）示意图”）
2. 接收端（RX）准备
- 接收端为 CP2031 EVM-310 评估板。
- 示意图：（网站发布时插入原文档图 8，图注标注为 “图 8：接收端（RX）示意图”）
3. 对接测试步骤
- 将接收端（RX）放置于发射端（TX）上，确保线圈对准，可自由调整接收端 RX 方向。
- 示意图：（网站发布时插入原文档图 9，图注标注为 “图 9：RX 与 TX 对接示意图”）
- 判定标准：当接收端 CP2031 EVM-310 指示灯 D1 亮起，代表接收端输出电压（J6 OUT）正常工作（5V/800mA），可向负载提供额定电流。
