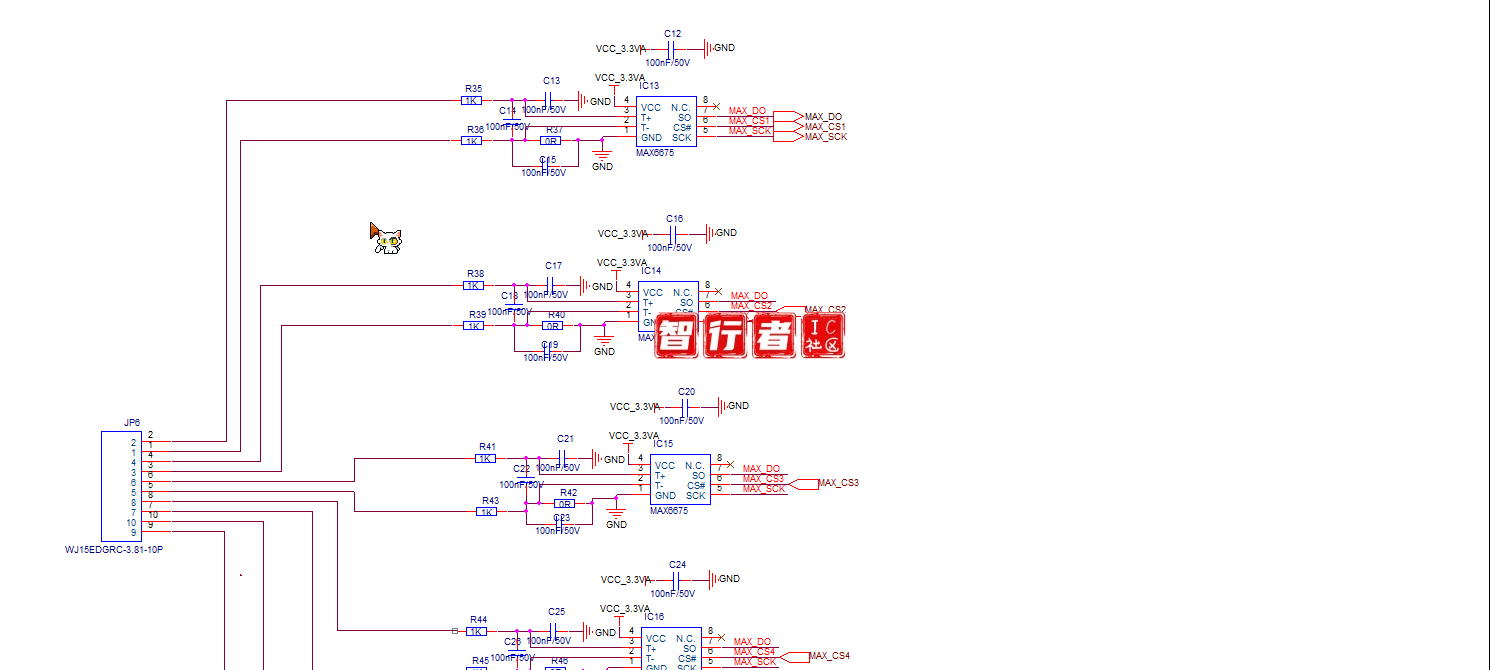

1.多路相同模块采用设计复用

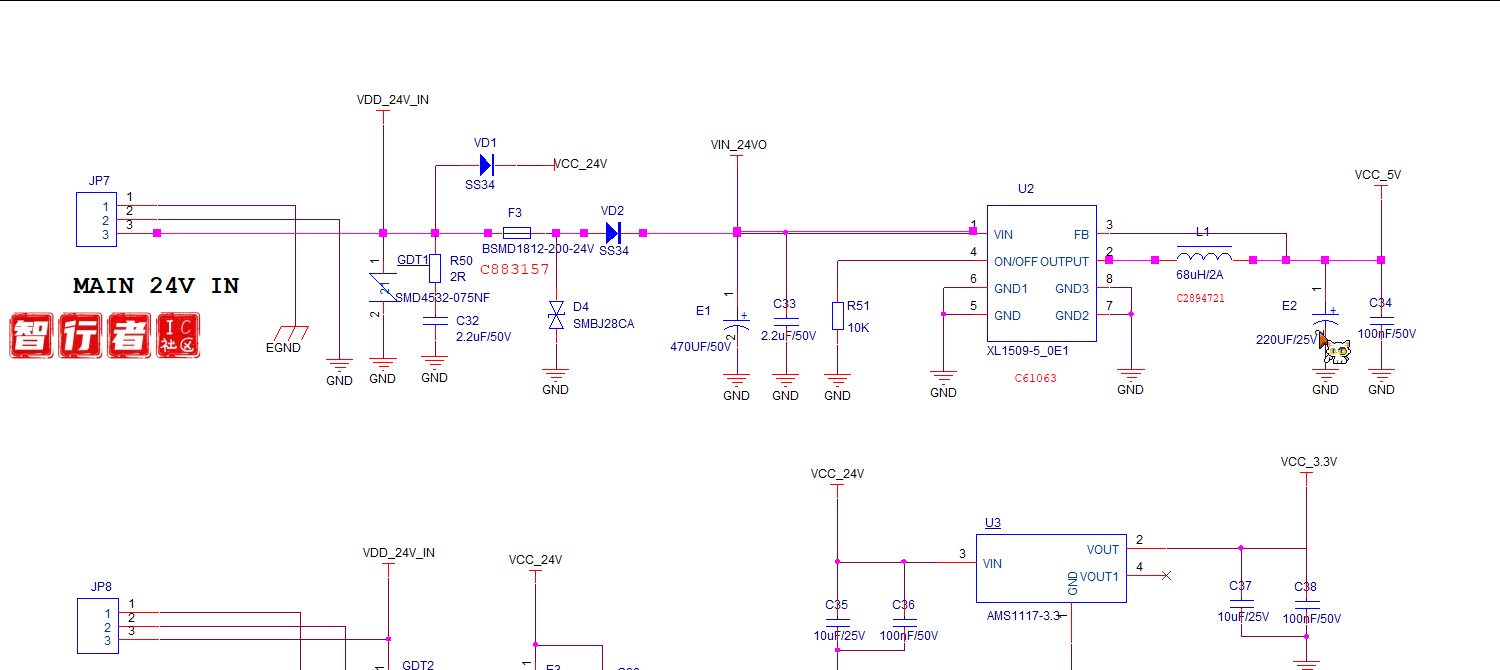

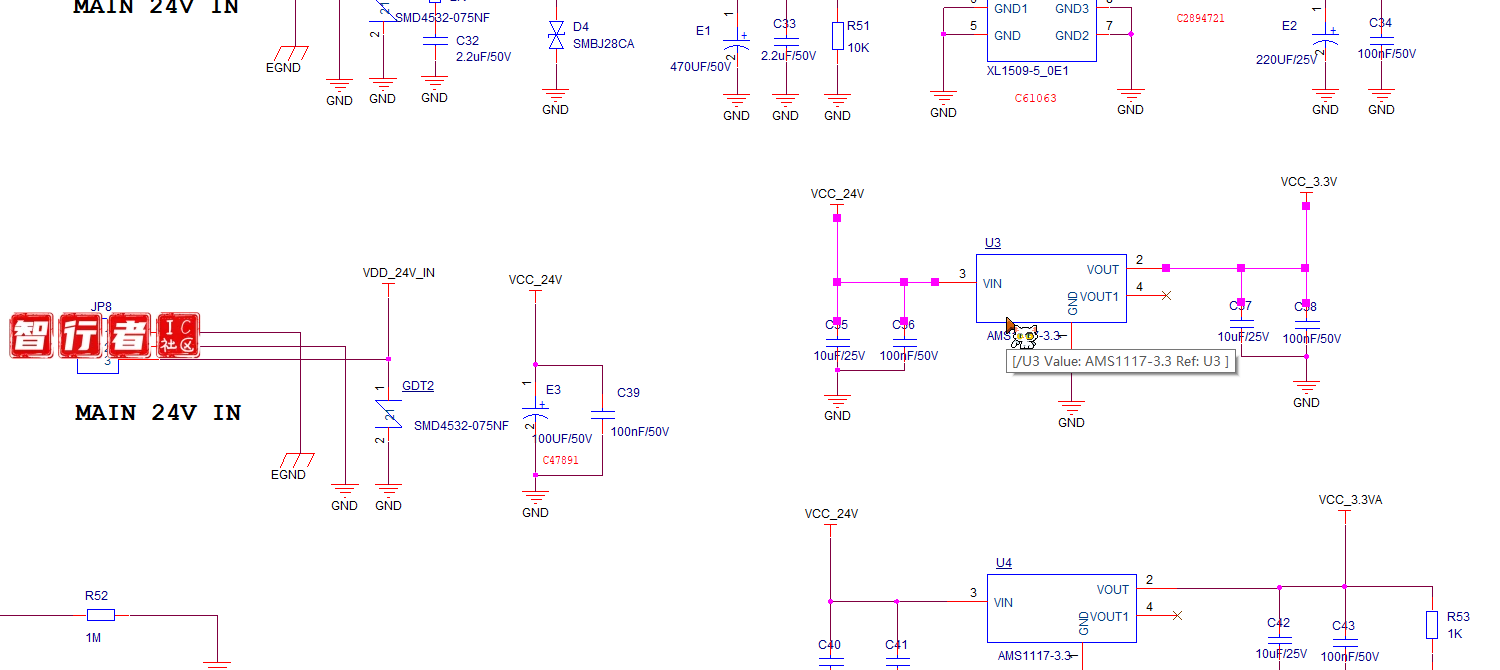

电源输入输出链路铺铜、走线加粗

注意泄放阻容器件靠近连接器处放置,保证前后地的隔离,通道大于2mm

灯脚尽量摆一排or一列,放置美观

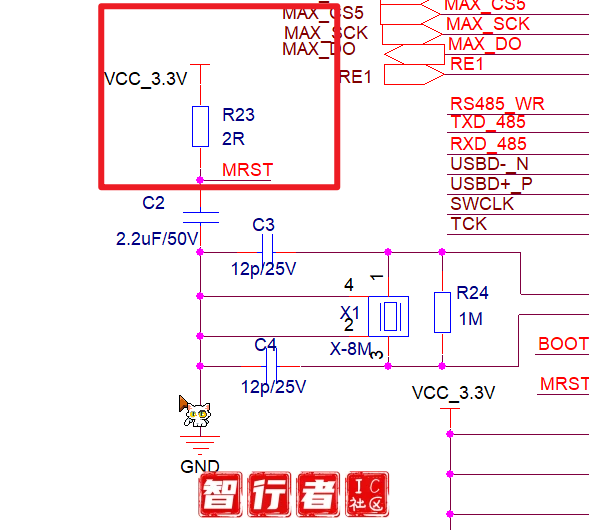

5.无源晶振处,电源输入铺铜打孔处理

插装器件与周围表贴器件距离尽量调开一点保持3mm(120mil)

注意原理图标识

7.四层板阻抗控制90Ω,(板厚1.6mm)可以用立创阻抗计算神器计算叠层尺寸方案
