过孔电流计算器V2.0：PCB设计中的实用工具

在印刷电路板（PCB）的设计与制造过程中，过孔的电流承载能力是一个至关重要的参数。它直接影响到电路的性能和可靠性。过孔电流计算器V2.0就是一款专门为解决这一问题而设计的实用工具。

从外观上看，过孔电流计算器V2.0的界面简洁明了，易于操作。在界面的显著位置，有一个直观的过孔示意图，展示了过孔的基本结构，标注了其直径等关键尺寸，如图片中显示的过孔直径为3.00毫米，孔壁厚度为0.01英寸。这有助于用户更清晰地理解过孔的物理特性与后续计算的关联。

该计算器的核心功能在于准确计算过孔的电流承载能力。在界面上方，用户可以设定环境温度，图中显示的最大环境温度为20℃，这一参数对于精确计算至关重要，因为温度会对材料的导电性能等产生影响。下方则是输入关键数据的区域，用户需要输入每个过孔最大电流值，图中显示为6.889，以及需要通过的总电流，这里为1.00安培。通过这些数据的输入，计算器能够迅速且准确地得出最少需要过孔的数目，图中显示结果为1个。

在转换功能方面，过孔电流计算器V2.0也表现得十分出色。它能够实现不同单位之间的便捷转换，例如可以将盎司（oz）与毫米（mm）进行转换，1盎司对应0.0254毫米，这种转换功能方便了工程师在不同标准和习惯下进行数据处理和设计工作。同时，还能对铜箔厚度等参数进行单位转换，如35微米的铜箔厚度对应0.96盎司，这对于PCB制造中材料参数的把控和设计优化具有重要意义。

然而，开发者也明确指出了该计算器的一些局限性。开发者Phillip Retallack说明，此计算器是基于从各种来源收集的信息创建的，只是简单地将钻孔尺寸转换为电阻和周长，并且假设其行为与走线相同。这意味着它只是一个大致的指导工具，其准确性最终需要用户自行判断。尽管如此，在实际的PCB设计工作中，它仍然为工程师们提供了一个极为有用的参考，能够帮助快速估算过孔数量和电流承载情况，节省大量的时间和精力，减少设计过程中的反复试验。

总的来说，过孔电流计算器V2.0虽然并非绝对精确，但凭借其简洁的操作、强大的核心计算功能和实用的单位转换功能，在PCB设计领域中具有很高的实用价值，是工程师们在处理过孔电流相关问题时的得力助手。

计算工具基本信息

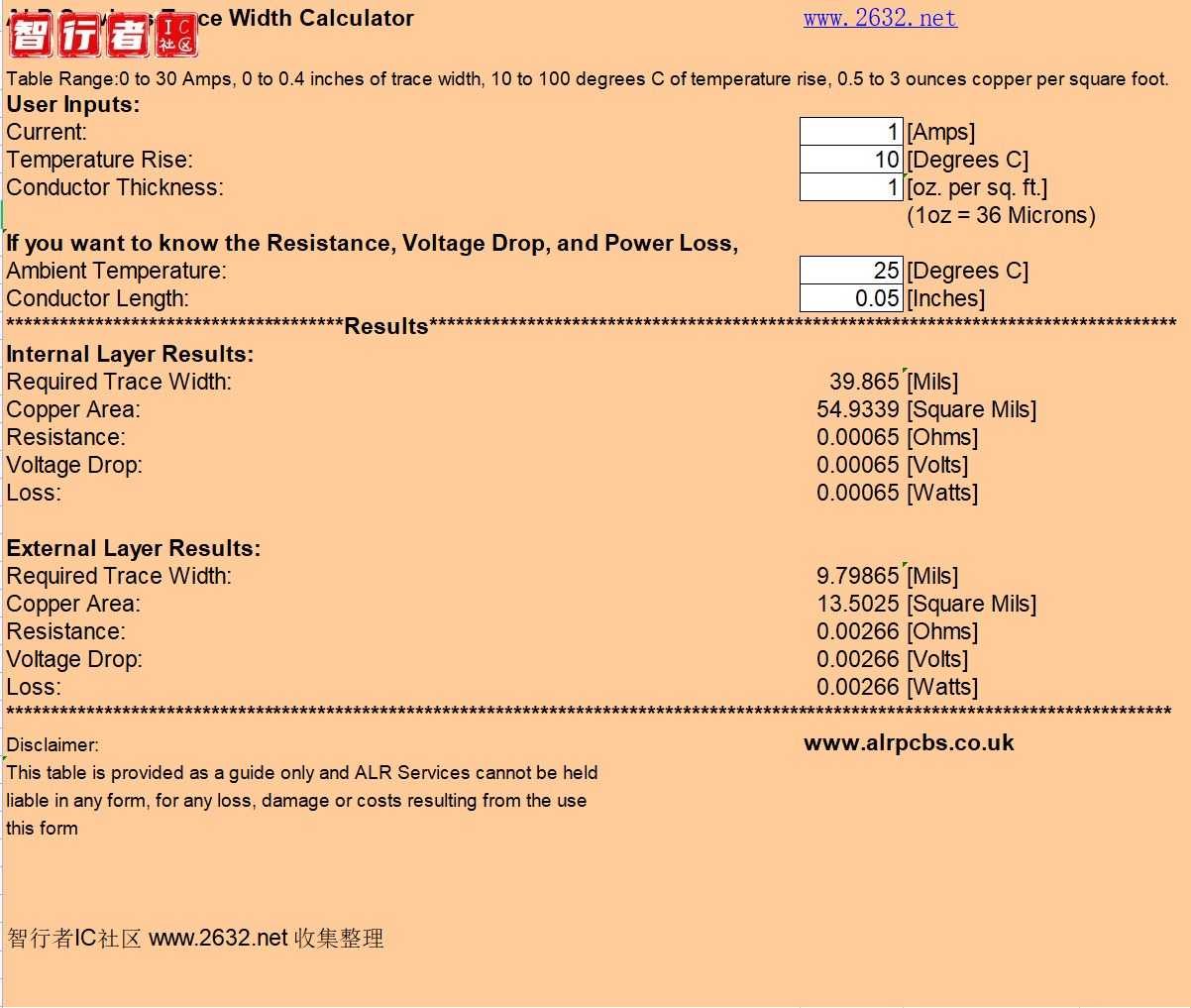

ALR Services 提供的 PCB 线宽和电流计算工具可在一定参数范围内进行 PCB 线宽等相关参数的计算。其适用范围为电流 0 到 30 安培、线宽 0 到 0.4 英寸、温度上升 10 到 100 摄氏度、每平方英尺铜厚度 0.5 到 3 盎司（1 盎司等于 36 微米）。

更多计算示例

示例一

• 输入参数：电流 3 安培，温度上升 10 摄氏度，导体厚度 3 盎司每平方英尺，环境温度 25 摄氏度，导体长度 0.05 英寸。
• 计算结果

  线路层类型	所需线宽（密耳）	铜面积（平方密耳）	电阻（欧姆）	电压降（伏特）	功率损耗（瓦特）
  内层	59.252	244.948	0.00015	0.00044	0.00132
  外层	16.7025	69.0481	0.00052	0.00156	0.00469

示例二

• 输入参数：电流 12 安培，温度上升 10 摄氏度，导体厚度 2 盎司每平方英尺，环境温度 25 摄氏度，导体长度 0.05 英寸。
• 计算结果

  线路层类型	所需线宽（密耳）	铜面积（平方密耳）	电阻（欧姆）	电压降（伏特）	功率损耗（瓦特）
  内层	586.185	1615.53	2.2E - 05	0.00027	0.0032
  外层	196.426	541.349	6.6E - 05	0.0008	0.00956

注意事项

该计算表格仅作为参考，ALR Services 对因使用此表格导致的任何损失、损坏或费用不承担任何形式的责任。在实际的 PCB 设计中，除了考虑这些计算得出的参数外，还需要综合考虑电路板的实际应用场景、散热条件、电磁兼容性等因素，以确保电路板的性能和稳定性。
