PCB必备知识：什么是FPC软板和软硬结合板

相信在电子行业工作的人来说，对于电路板还是很熟悉的，不管你是搞软件的还是搞硬件的都离不开电路板，但是大部分人平常可能只接触过普通的电路板，没有见过甚至没有听说过 FPC软板和软硬结合板，下面给大家介绍一下什么是FPC软板和软硬结合板，它们和普通电路板有什么区别，在进行PCB设计时需要注意的地方有哪等等。

FPC软板和软硬结合板也是属于电路板中的一类，只是特殊情况下才会用到，在介绍FPC软板与软硬结合板之前，我们先了解一下什么是电路板？

电路板按名称可以分为：陶瓷电路板，氧化铝陶瓷电路板，氮化铝陶瓷电路板，线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等，在任何一个电子设备当中都能找到，对于电路中的电子器件起固定和连接的作用。

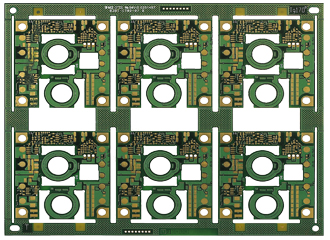

（高频板）                                                                                                         （大功率LED铝基板）

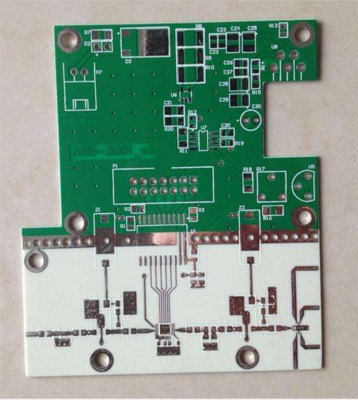

（厚铜板）                                                                                                              （微波射频通信板）

接下来我们先介绍一下什么是FPC软板。

FPC线路板又称柔性线路板柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特点，主要用于和其他电路板的连接。FPC软板可以在一定程度上节约了电子产品的内部空间，使的产品的组装加工更加灵活。比如在智能手机中LCD/OLED、AMOLED屏幕显示面板就是通过FPC软板进行连接的，在笔记本电脑，数码相机，以及医疗，汽车，航空航天等领域都有广泛的应用。

（两层线圈软板）                                                                                           （四层软性阻抗板）

我们了解清楚软板之后，再来了解软硬结合板就很好理解了，顾名思义，软硬结合板指的是就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。

软硬结合板同时具备FPC的特性与PCB的特性，因此，它可以用于一些有特殊要求的产品之中，既有一定的挠性区域，也有一定的刚性区域，对节省产品内部空间，减少成品体积，提高产品性能有很大的帮助，但是软硬结合板生产难度大且良品率低，所以其价格也比较贵，生产周期也比较长。

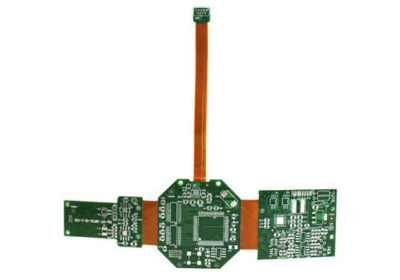

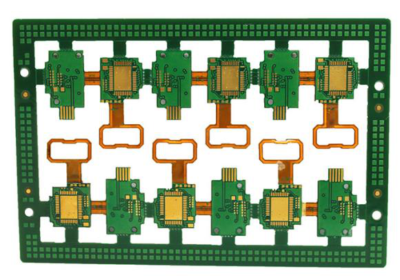

（软硬结合数字图像采集处理板）                                                                 (4层FPC+FR4软硬结合PCB电路板)

我们了解完什么是FPC软板和软硬结合板之后，那么在实际设计当中我们需要注意什么呢？

在布局时要注意的是：

1、器件需要放置在硬性区，柔性区仅作连接用，这样可以提高板子寿命，保证板子的可靠性。若器件放在柔性区，容易造成焊盘开裂或，字符脱落。

2、当器件放置在硬性区时要和软硬区域至少要保持有1mm的间距。

在布线时需要注意的时：

1、软区图形距离板边至少10mil，不可以打孔，过孔与软硬结合处距离至少2mm。

2、软板区域线路要平滑，拐角需要采用圆弧走线连接，同时直线和圆弧应该要垂直，pad需要加泪滴处理，避免出现撕裂

3、在挠折区域边缘需要采用铜箔在连线弯折处补强连接。

4、为了达到更好地柔性，弯折区域应该要避免走线宽度的变化，以及走线密度不均匀的情况产生。

5、表底层布线尽量要错开，避免表底层的线重合在一起。
