学员的RK3658核心板项目设计

项目背景与目标

在当今高速发展的科技时代，电子设备对于高性能、小尺寸和稳定性的要求愈发严苛。RK3658作为一款具备强大处理能力和丰富接口的芯片，在工业控制、智能终端等领域有着广泛的应用前景。学员敏锐地捕捉到了这一市场需求，决定开展基于RK3658的核心板项目设计，旨在开发一款尺寸紧凑、性能卓越且稳定可靠的核心板，以满足不同客户在实际应用中的多样化需求。

设计过程

前期调研与方案规划

在项目启动初期，进行了充分的市场调研和技术资料收集。他深入研究了RK3658芯片的特性、数据手册以及相关应用案例，同时分析了市场上同类核心板的优缺点。在此基础上，结合客户的潜在需求，制定了详细的项目设计方案，明确了核心板的性能指标、功能要求、尺寸规格和接口定义等关键要素。

原理图设计

原理图设计是整个项目的基础，运用专业的设计软件，如Altium Designer等，根据RK3658芯片的硬件设计要求，精心绘制了核心板的原理图。在设计过程中，他充分考虑了芯片的供电系统、时钟系统、存储系统、通信接口等各个方面的细节，确保原理图的准确性和合理性。例如，对于供电系统，他采用了多电源模块设计，以满足不同模块的电压和电流需求，并通过合理的电源滤波和去耦设计，提高了电源的稳定性和抗干扰能力。

PCB设计

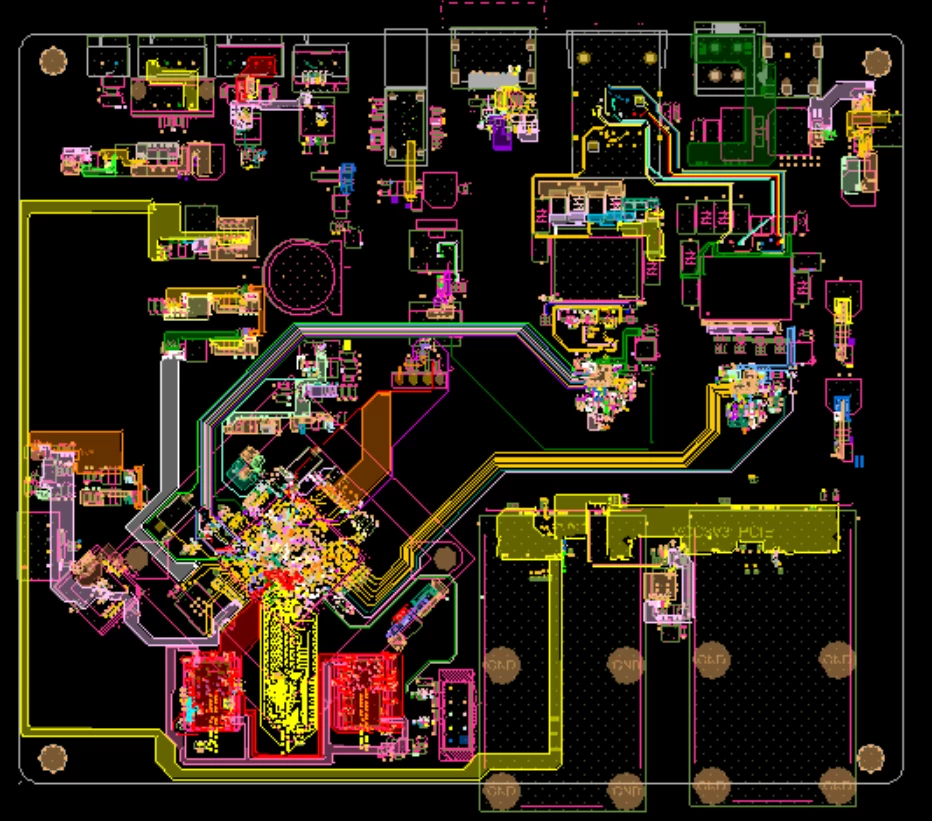

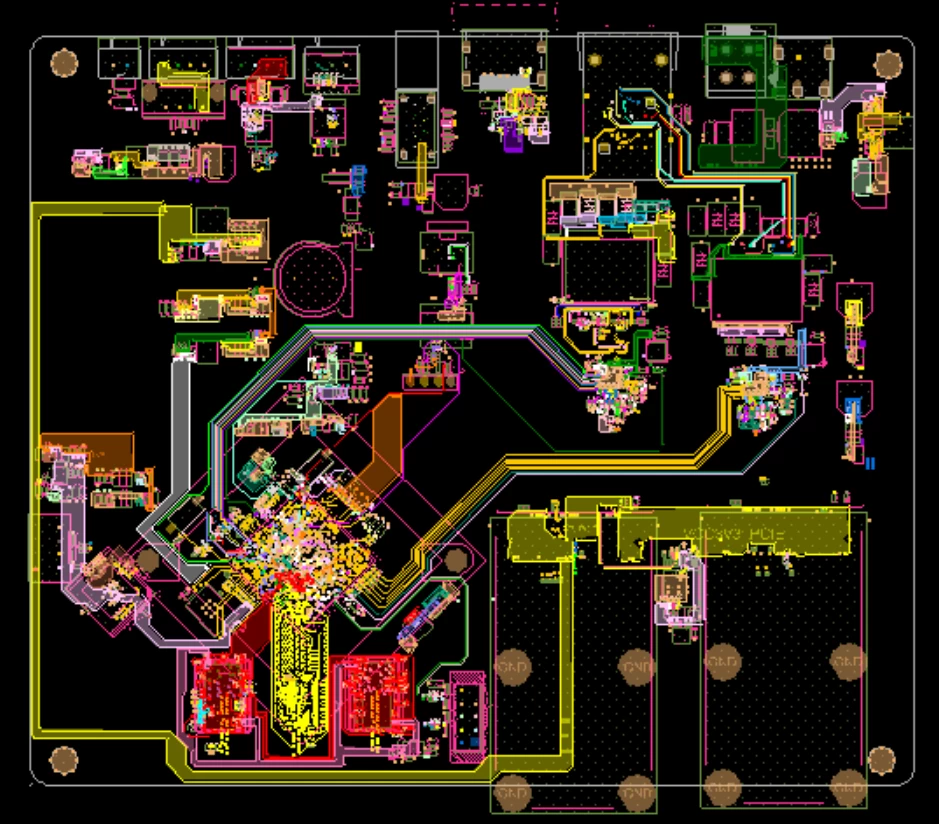

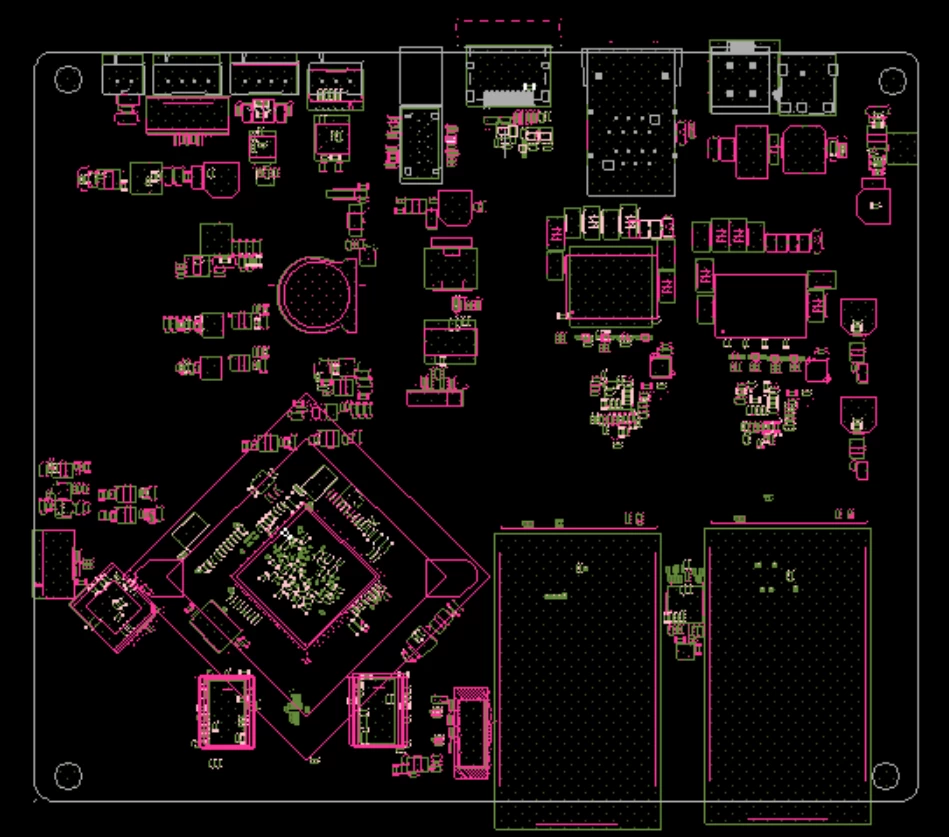

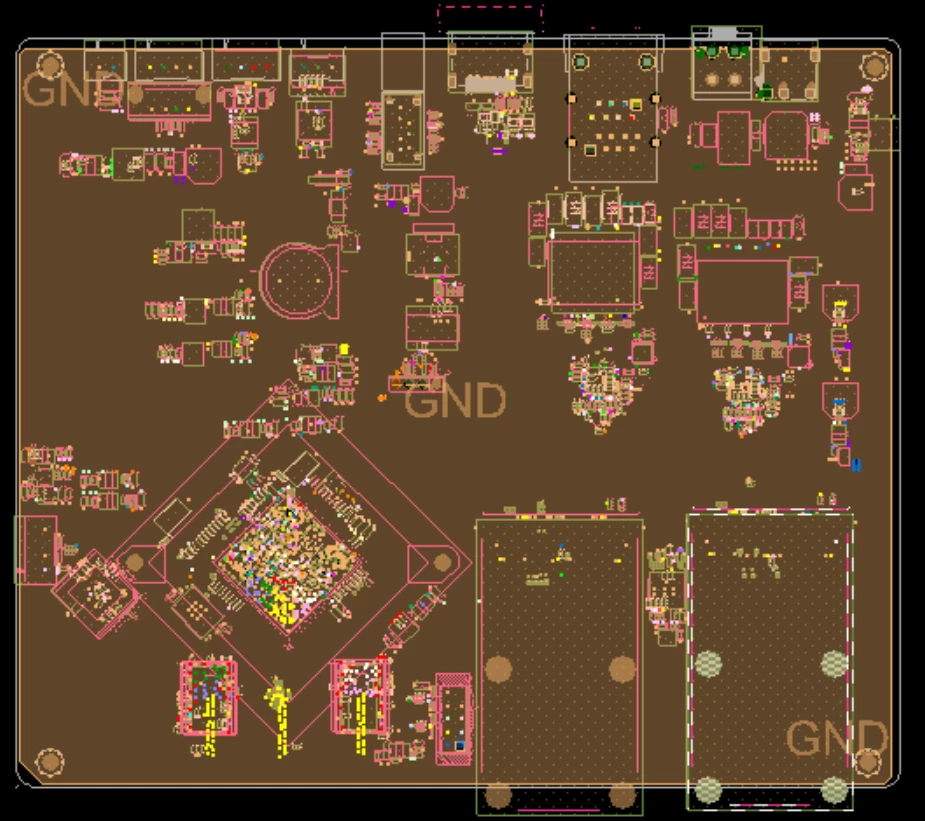

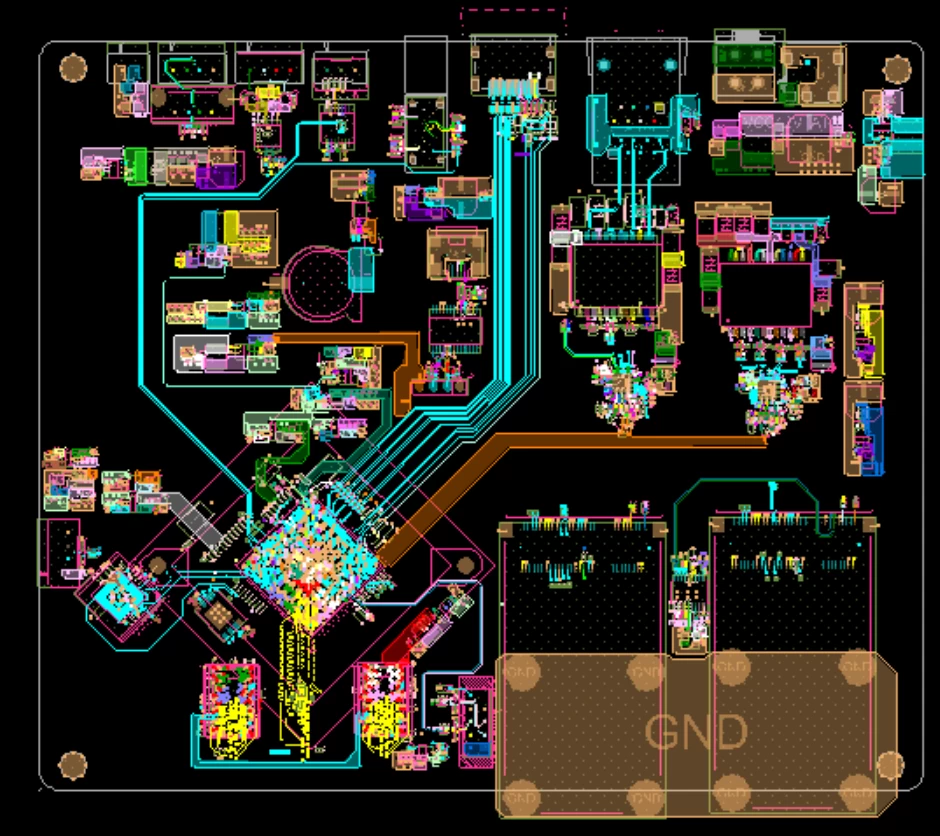

PCB设计是项目的关键环节，直接影响到核心板的性能和可靠性。在PCB设计过程中，严格遵循高速PCB设计的规则和要求。他根据原理图进行了合理的布局，将各个模块进行分区规划，减少了信号干扰和电磁辐射。同时，采用了多层板设计，优化了布线方式，确保了高速信号的完整性和稳定性。例如，对于高速差分信号，他采用了等长布线和阻抗匹配技术，以提高信号的传输质量。此外，他还考虑了散热和机械结构等因素，在PCB上设计了散热孔和安装孔，以确保核心板在实际应用中的稳定性和可靠性。

仿真分析

为了验证设计方案的可行性和性能指标，利用专业的仿真软件对核心板进行了全面的仿真分析。他对电源完整性、信号完整性、电磁兼容性等方面进行了仿真模拟，通过对仿真结果的分析和优化，进一步提高了核心板的性能和可靠性。例如，在电源完整性仿真中，他通过调整电源模块的参数和布局，优化了电源的纹波和噪声，确保了芯片的正常工作。

项目成果

经过几个月的努力，成功完成了基于RK3658的核心板项目设计。该核心板具有以下特点：

• 高性能：采用RK3658芯片，具备强大的处理能力和丰富的接口资源，能够满足不同应用场景的需求。
• 小尺寸：通过优化的PCB设计，核心板的尺寸得到了有效控制，实现了小型化设计，适用于对空间要求较高的应用场合。
• 稳定性好：在设计过程中充分考虑了电磁兼容性、散热和电源稳定性等因素，确保了核心板在复杂环境下的稳定运行。

目前，该核心板已经通过了初步的测试和验证，各项性能指标均达到了预期要求。计划将该核心板推向市场，为客户提供优质的产品和解决方案。

经验与收获

通过这个项目，不仅深入掌握了RK3658芯片的硬件设计和PCB设计技术，还积累了丰富的项目开发经验。在项目过程中，他学会了如何进行项目规划、团队协作和问题解决，提高了自己的综合能力和专业素养。同时，他也深刻认识到了高速PCB设计的重要性和挑战性，为今后在电子设计领域的发展奠定了坚实的基础。
