电路板程序烧写
1. 购买下载器。选择“V9标配”。找客服要Jlink软件。
2. 安装提供的JLINK驱动程序。全程默认安装，只能安装在C盘，不可安装于其它盘。安装驱动完成后，将JLINK_V9仿真器上USB口插上电脑，系统会自动识别仿真器。
3. JLINK下载口使用SWDIO、SWCK、GND（具体位置见下载器背面标识）与电路板上J14对应连接。然后电路板上电。
4. 找到安装完成的Jlink文件夹中的JFLASH软件，点击打开。

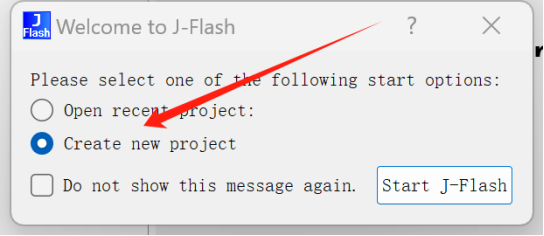

5. 点击 create a new project.（使用后可以在软件菜单File保存这个烧写工程，后续直接打开使用即可），再点击Start J-Flash

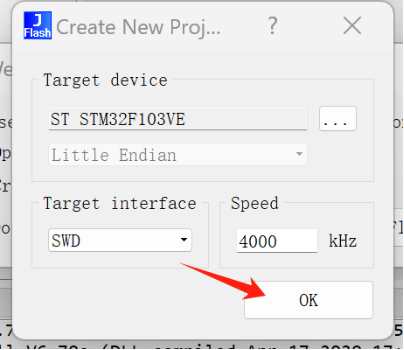

6. 选择Target interface为 SWD 。点击Target Device后面按钮“…”

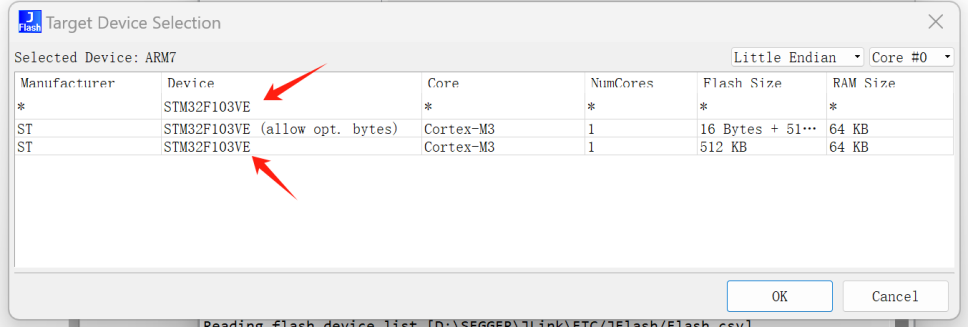

7. 在弹出芯片Device中输入STM32F103VE在弹出菜单列表中选择STM32F103VE。然后点击OK.

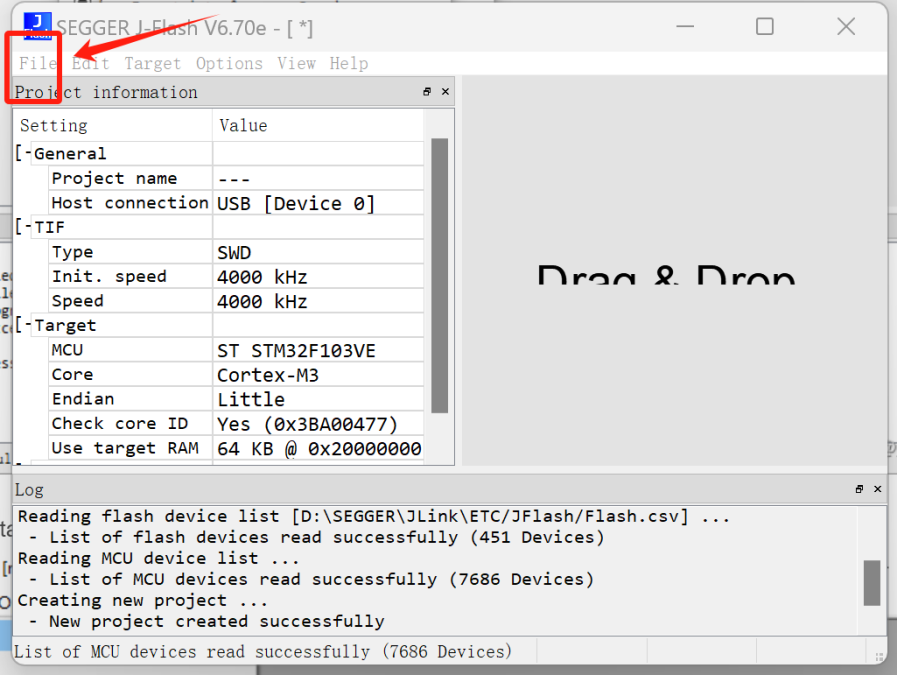

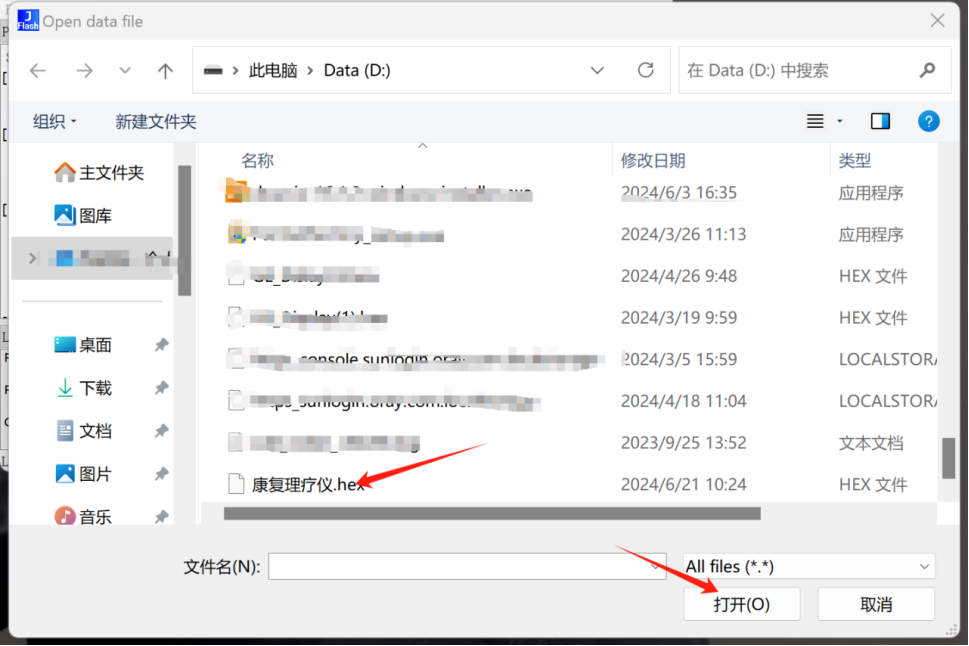

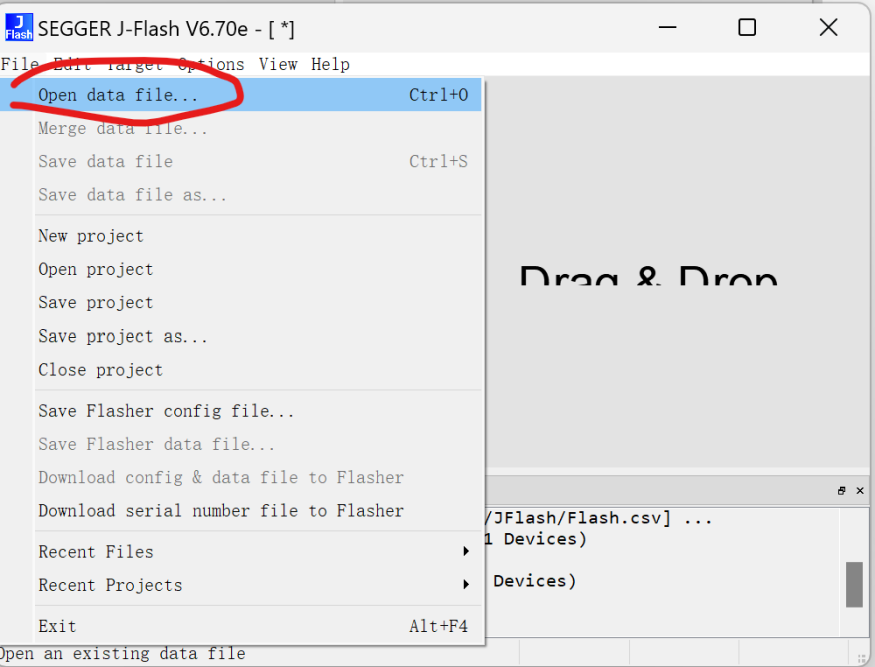

8. 点击 file, 点击 File/Open data file, 选择要下载的程序（格式为.hex）

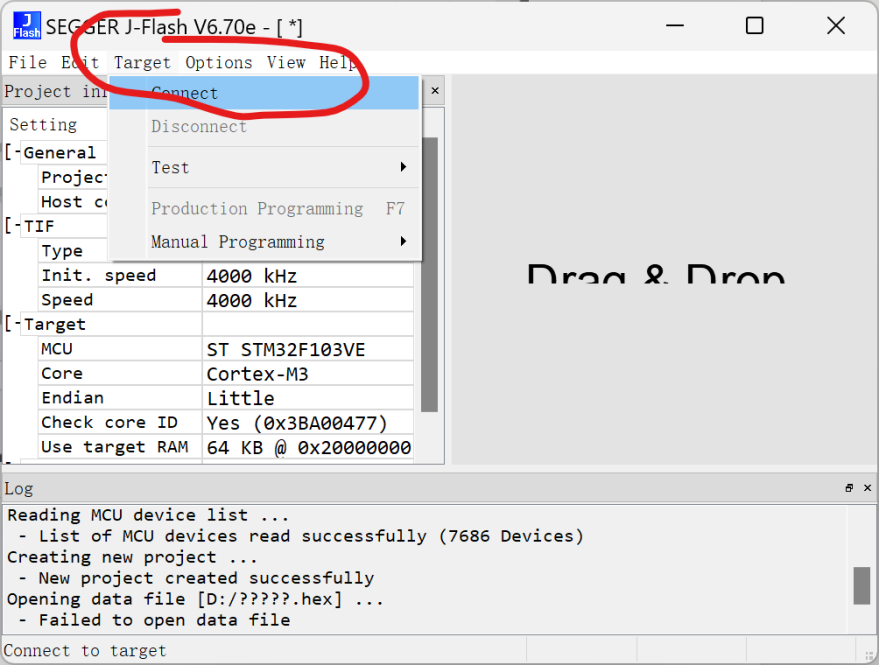

9. 点击软件target -connect 软件连接目标板
10. 如果连接成功，下方信息栏目会显示Connected successfully。如果连接失败, 请确认目标板已上电，或重新插拔连接线与JLINK USB连接线。或关闭J-FALSH软件重新连接。

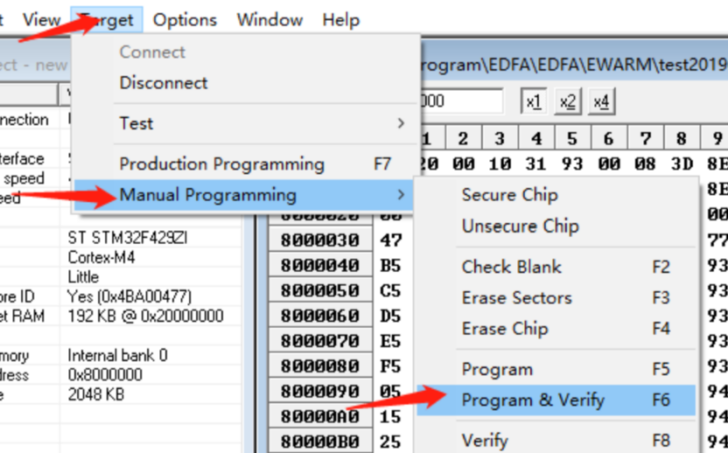

11. 点击 Target- Manual Programming -Program F5 即可开始下载程序。（Program & Verify, F6 是下载并校验，有时会下载失败。下载失败时，重新connect,然后点击 unsecure chip解锁芯片 再点击 erase chip擦除芯片，然后再重新Program F5即可正常下载 。另一种方法是 烧写失败后 重新连接MCU，点击Targe- Production Programming F7, 即可开始烧写程序，这个选项会自动执行芯片擦除+烧写+校验3个步骤。）

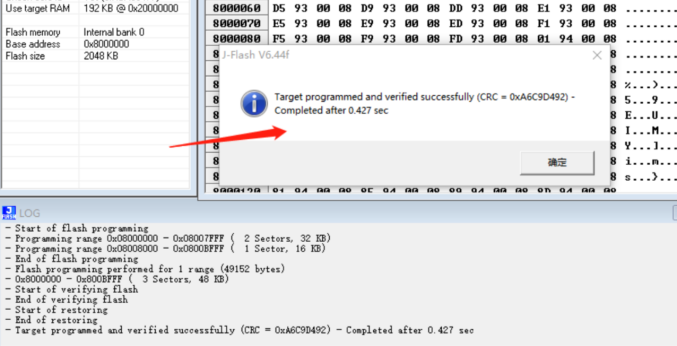

12. 程序下载完成，会弹出信息栏会显示successfully，即代表下载完成。
13. 下载完成后，把下载连接线拔下。然后重新对目标板断电，上电。程序即可正常运行。可以保存这个下载工程，下次直接打开使用。下次再使用时打开J-FLASH软件后 直接点击 Open download project. 选择上次已保存好的下载工程即可。其余连接与下载步骤同上。
