我们在前面的问答中讲述了走线的阻抗线宽以及不同的元素之间的间距规则之间的限定，但是，在 Allegro 软件中各个的约束规则需要在约束规则管理模式开启的情况下，才能起作用的。执行菜单命令 Setup-Constrains ，在下拉菜单中选择 Modes ，进行各个约束规则管理模式的选取，如图 5-79 所示：
图 5-79 进入模式选取示意图

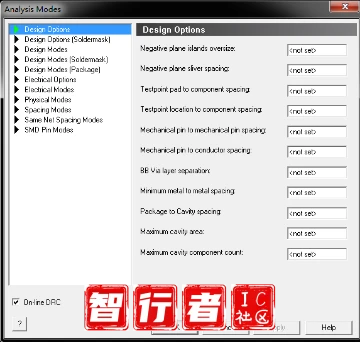

Ø Design Options ：板子的设计参数设置，一般是间距设置，如图 5-80 所示，在右侧的 Design Options 栏填入对应的间距值即可，可以对负片层孤岛铜皮的面积大小、负片层铜箔的最小宽度、测试点到焊盘的距离、测试点到元器件的间距等等；
图 5-80 Design Options 参数示意图

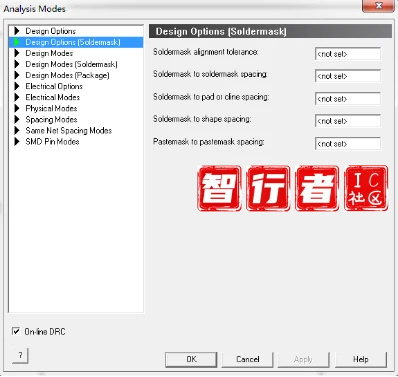

Ø Design Options （ Soldmask ）： PCB 板上 阻 焊层的设计参数，主要设置阻 焊之间 的距离、阻焊到焊盘或者是信号线之间的距离、阻焊到铜箔的距离、阻焊到钢网的距离等等，如图 5-81 所示；
图 5-81 Design Options （ Soldmask ）参数示意图
Ø Design Modes ：设计模式的约束规则开启或者关闭开关，可以打开或者关闭：负片层孤岛铜箔、负片层宽度较小铜箔、测试焊盘到元器件的间距、测试点到元器件、测试点到元器件下方、焊盘在禁止布线区域、重叠的过孔等，如图 5-82 所示，主要是针对 Design Options 面板所设置的一些参数的开启开关，当开关开启时，才会出现 DRC 的报错，否则不会；
图 5-82 Design Modes 参数示意图
Ø Design Modes （ Soldmask ）：实现阻 焊相关 约束规则的开关，可以打开或者关闭： 阻 焊到阻焊的距离、阻焊到焊盘或者信号线的距离、阻焊到铜箔的距离、阻焊到钢网的距离等约束规则的检查，如图 5-83 所示，主要是针对 Design Options （ Soldmask ）面板所设置的一些参数的开启开关，当开关开启时，才会出现 DRC 的报错，否则不会；
图 5-83 Design Modes （ Soldmask ）参数示意图
Ø Design Modes （ Package ）：元器件相关约束规则开关，可以打开或者关闭：器件到器件的距离、器件到 器件禁布区域 、器件到 room 区域的约束规则检查，如图 5-84 所示；
图 5-84 Design Modes （ Package ）参数示意图
Ø Electrical Modes ：主要是用于时序等长的一些参数的约束开关，可以打开或者关闭最大过孔数量、相对延时等长规则、绝对延时等长规则、差分规则等约束规则检查，如图 5-85 所示；
图 5-85 Electrical Modes 参数示意图
Ø Physical Modes ：实现物理规则方面的 DRC 开关，如最小宽度、 neck 模式的宽度与最大长度、最大线宽、焊盘直接相连。过 孔类型 错误等，如图 5-86 所示；
图 5-86 Physical Modes 参数示意图

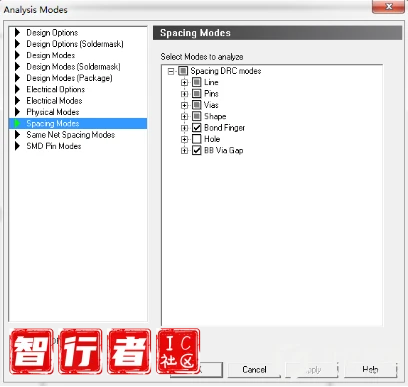

Ø Spacing Modes ：间距规则的 DRC 开关，可以实现所有间距方面的 DRC 开关，比如线到线、线到过孔、线到铜箔等，如图 5-87 所示；
图 5-87 Spacing Modes 参数示意图
Ø Same Net Spacing Modes ：相同网络的 DRC 开关，可以实现相同网络的线到线、线到过孔、线到铜箔等的 DRC 开关，如图 5-88 所示；
图 5-88 Same Net Spacing Modes 参数示意图
Ø SMD Pin Modes ：表贴焊盘的 DRC ，实现过孔上焊盘和信号现在焊盘上拐弯的 DRC 开关显示，如图 5-89 所示。
图 5-89 SMD Pin Modes 参数示意图
