PCB设计实战培训班，2个月精通2-10层板设计，全流程企业项目教学！

想成为高薪硬件工程师？想快速掌握多层PCB板设计技能？
参加【PCB设计工程师实战研修班】，2个月带你从入门到精通，全面掌握2-10层板PCB设计技术，实现从小白到项目实战型人才的跃升！

一、课程亮点：企业项目实战+Cadence平台精通

• 2个月系统学习：高效课程体系，从零基础到独立完成多层板设计

• 精通2-10层板设计：掌握叠层规划、高速信号布线、差分对、阻抗控制等核心技术

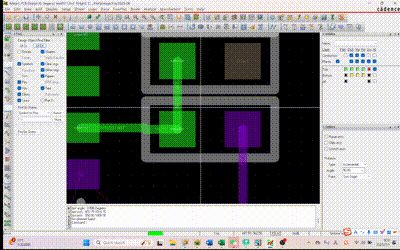

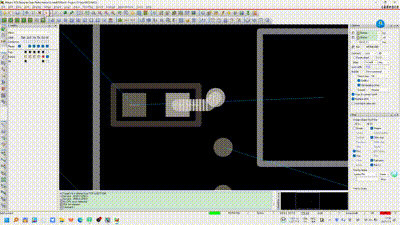

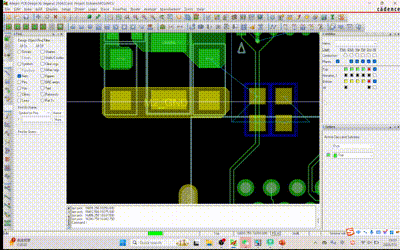

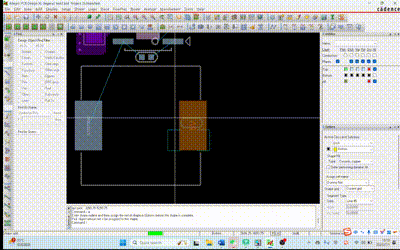

• Cadence Allegro实战教学：行业主流EDA工具，快速对接岗位要求

• 企业真实项目驱动：课程涵盖通信、电源、工控、汽车电子等多行业案例

• 10年以上资深导师1对1辅导：全程作业点评+答疑，快速提升设计思维与实战能力

二、适合人群：从入门到转型全覆盖

• 电子、通信、自动化相关专业在校生、应届生

• 有一定电路基础，想进阶多层PCB设计技能的初级工程师

• 希望转型进入硬件开发、PCB设计岗位的在职人员或技术转型者

三、学习成果：毕业即能上手企业项目

• 能独立使用Cadence完成原理图与PCB布线设计

• 熟练掌握2-10层板叠层结构、布线技巧、信号完整性、电源设计规范

• 掌握制板输出、DFM规则、EMC优化、器件封装建库等核心环节

• 拥有多个企业级实战项目作品集，提升简历竞争力

• 对接企业用人标准，助力高薪就业、岗位晋升、技术转型
