学员模块布局介绍8层板

在电子设计领域，特别是 PCB 设计学习中，学员对模块布局的掌握至关重要。模块布局不仅影响着电子产品的性能，还关系到设计的效率和成本。以下将从布局原则、软件工具中的操作及重要性等方面为学员介绍模块布局。

模块布局原则

先大后小、就近原则

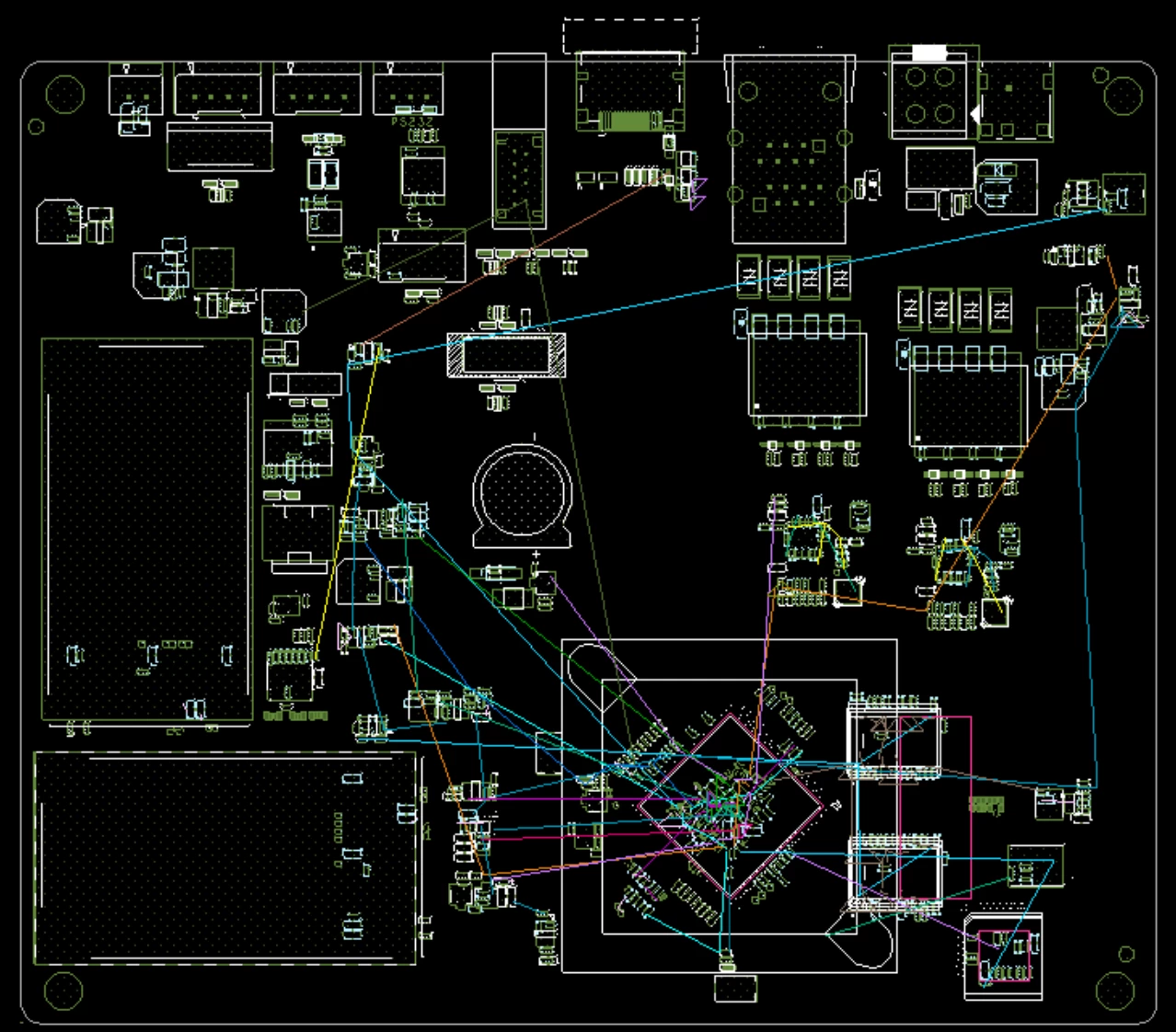

在进行模块布局时，应优先放置较大尺寸的器件，例如一些大型的芯片、散热器等。以 RK3658 核心板设计为例，先确定 RK3658 芯片的位置，因为它是整个核心板的核心部件，其他器件会围绕它进行布局。同时，遵循就近原则，将相互关联的器件尽量靠近放置，这样可以减少布线长度，降低信号干扰，提高电路的稳定性和性能。比如，与芯片连接的电容、电阻等去耦元件应尽量靠近芯片的电源引脚1。

信号流向原则

按照信号的流向来安排模块的位置，有助于清晰地规划布线，减少信号的交叉和干扰。从输入信号开始，依次布置各个功能模块，直到输出信号。例如，在一个信号处理电路中，应先放置信号输入接口模块，然后是信号放大、滤波等处理模块，最后是信号输出模块。这样可以使信号传输路径更加清晰，便于调试和维护1。

美观度原则

虽然美观度不是影响电路性能的直接因素，但一个布局整齐、美观的 PCB 板不仅便于后续的生产和组装，还能提升整体的专业性和可靠性。在布局时，要注意器件的排列整齐，丝印清晰可见，避免出现杂乱无章的情况。可以通过合理调整器件的间距和角度，使整个布局看起来更加协调1。

软件工具中的模块布局操作

Altium Designer 软件

• 快捷键操作：在 Altium Designer 中，学员可以利用多种快捷键来提高布局效率。例如，使用“CTRL + A”可以全选器件，按快捷键“MS”可以整体移动 PCB 画板的位置；“TC”快捷键可用于确定不知道位置的器件在原理图中的位置。这些快捷键的熟练使用能够节省大量的时间和精力1。
• 器件联合与丝印对齐：选中需要联合的器件，单击右键进行联合，这样可以将相关的器件作为一个整体进行移动和调整。对于丝印对齐，选中丝印后右键查找相似对象，然后确定，出来一个框后将相应的两个参数改为相同的值，再使用快捷键“A”将所有的器件文本都定位在器件中间，使丝印更加整齐美观1。
• 电源线隐藏与信号流向检查：按照原理图把所有的模块都分开后，可能会出现布线混乱的情况。此时可以使用快捷键“DC”设置一个电源类，将所有的电源类都加进去，然后在“Panels”中执行“PCB”，在出现的界面中隐藏电源的连线，以此来确定哪些是连接到电源的，再把相对应的电源线关闭，只查看信号线的信号流向，从而进行具体的布局调整1。

Allegro 软件

在 Allegro 软件中，对于许多相同的模块，可使用模块布局的方式进行复用。首先在“Setup - Application Mode”下选择“Placement Edit”模式，之后便可以进行模块的复用操作，这大大提高了设计效率，尤其是在设计包含多个相同模块的 PCB 时2。

模块布局的重要性

提高电路性能

合理的模块布局可以减少信号干扰、降低电磁辐射，提高电路的稳定性和可靠性。通过遵循布局原则，优化器件的位置和布线，可以使信号传输更加顺畅，减少信号失真和延迟，从而提升整个电路的性能。

降低成本

良好的布局可以减少布线长度，降低 PCB 的层数，从而降低生产成本。同时，布局合理的 PCB 板在生产过程中更容易进行组装和调试，减少了生产周期和成本。

便于调试和维护

清晰的模块布局使电路的结构一目了然，便于在调试过程中快速定位问题。在后续的维护和升级中，也能够更加方便地对特定模块进行修改和更换，提高了工作效率。
